Máy khoan vi mô EDM

Thiết bị khoan siêu nhỏ

Là một nhà máy xử lý khoan vi mô EDM chuyên nghiệp, Sanluo Precision có trang thiết bị tiên tiến. Máy vi lỗ: đường kính điện cực φ0,01mm～1mm, tốc độ trục chính 500rpm～5000rpm, hành trình trục Z 200mm, độ chính xác định vị 0,5μm. Hệ thống điện cực ống: sử dụng điện cực ống đồng thau φ0,05 ~ 0,5mm, chất lỏng làm việc xả vào bên trong, loại bỏ phoi mịn, độ sâu lỗ ≤50mm. Điện cực rắn: điện cực vonfram, điện cực đồng vonfram có đường kính từ 0,02mm đến 0,3mm, thích hợp cho các lỗ nông, lỗ mù và các lỗ có hình dạng đặc biệt. Điều khiển servo: điều khiển khe hở phóng điện thích ứng, tự động rút dao trong trường hợp ngắn mạch để bảo vệ điện cực. Tầm nhìn CCD: quan sát đồng trục vị trí lỗ, định vị tự động, độ chính xác vị trí ± 2μm. Bàn quay quay trục C, có khả năng xử lý các lỗ nghiêng, lỗ chéo và lỗ xoắn ốc.

Độ chính xác của trạm

Trường hợp ứng dụng phong phú

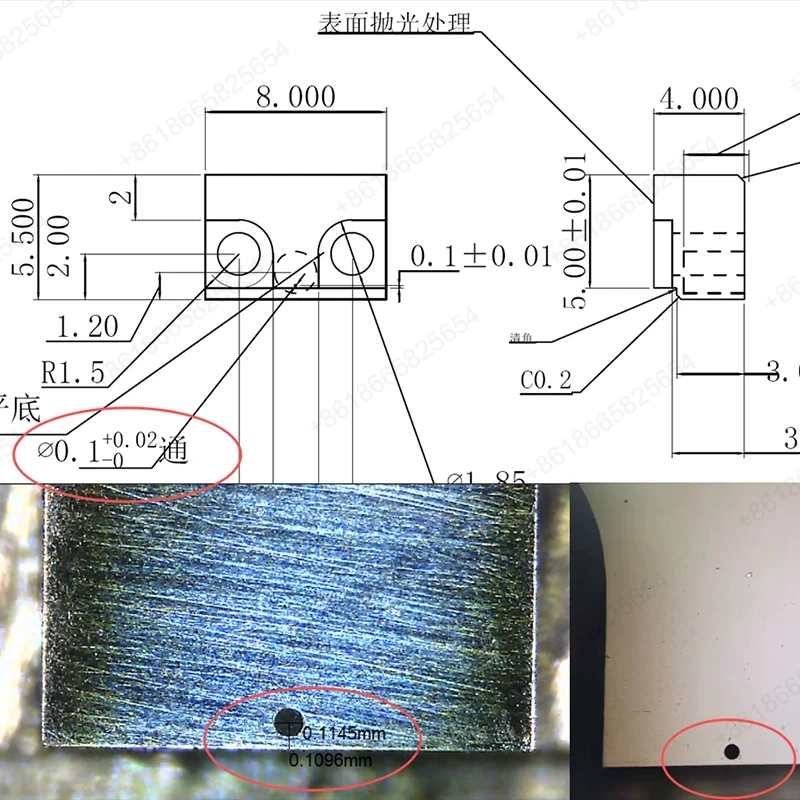

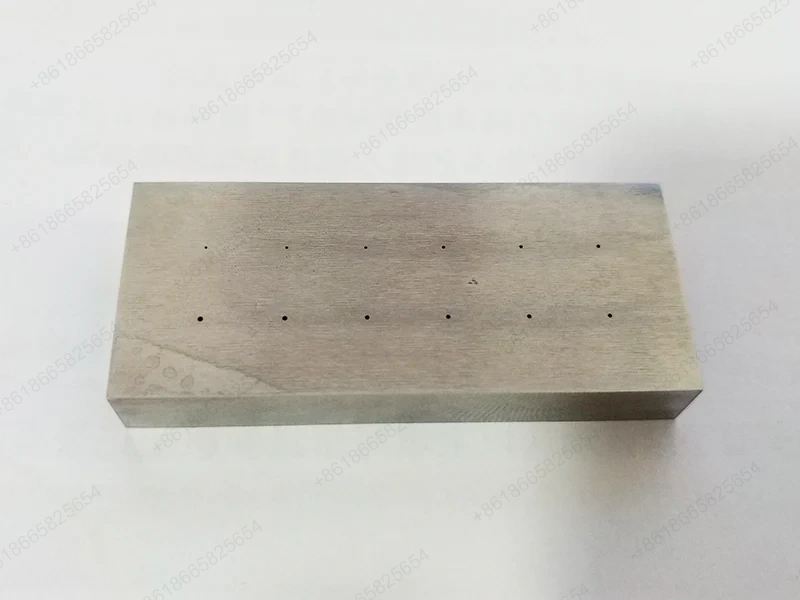

Sanluo Precision có nhiều kinh nghiệm trong lĩnh vực khoan vi mô EDM. Dán phim các lỗ làm mát các cánh tuabin động cơ có đường kính từ φ0,3mm đến φ0,8mm, góc nghiêng 15° đến 30°, mỗi cánh có 300 đến 500 lỗ. Lỗ thoát mồ hôi của ống lửa buồng đốt, có đường kính lỗ 0,2mm-0,5mm, khoảng cách lỗ 1mm-2 mm và hàng nghìn lỗ. Khuôn chính xác: lỗ chốt đẩy của khuôn nhựa, có đường kính lỗ 0,5mm ~ 2 mm, độ sâu 50mm ~ 100mm và độ thẳng đứng 0,01mm. Lỗ lõi của khuôn luyện kim bột có đường kính 0,3mm～0,8mm và tỷ lệ đường kính sâu 50:1. Các lỗ bên của ống thông thiết bị y tế có đường kính từ φ0,1mm đến φ0,5mm và độ chính xác vị trí lỗ là ±0,01mm. Các lỗ siêu nhỏ của máy phun có đường kính từ 0,05mm đến 0,2mm và phun sương đồng đều. Thông qua các lỗ của đế gốm cho các thiết bị điện tử có đường kính từ φ0,1mm đến 0,3mm, được kim loại hóa qua các lỗ. Lỗ phun của đầu in phun có đường kính từ 0,02mm đến 0,05mm. Công ty đã cung cấp trực tiếp hoặc gián tiếp các dịch vụ gia công micro EDM tùy chỉnh cho Johnson & Johnson Medical, Rolls-Royce, Pratt & Whitney, Medtronic và các doanh nghiệp khác với khối lượng khoan hàng năm trên một triệu lỗ.

Thông số kỹ thuật thiết bị

Nó ở mức cao nhất, đặc biệt phù hợp với yêu cầu độ chính xác cực cao của hàng không vũ trụ, thiết bị y tế và các lĩnh vực khác.
