Khoan vi laser

Công nghệ xử lý vi lỗ

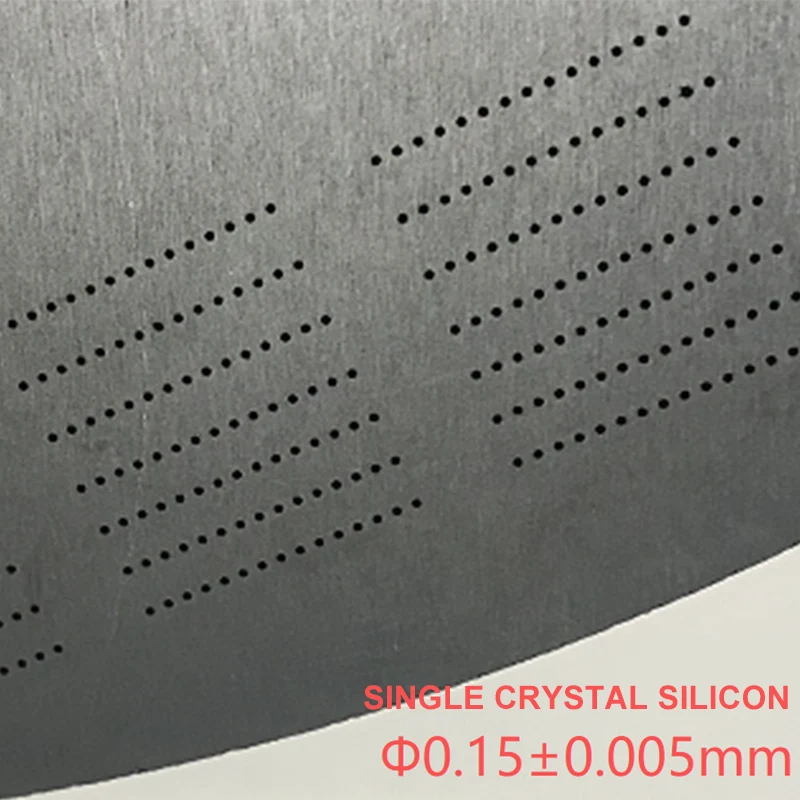

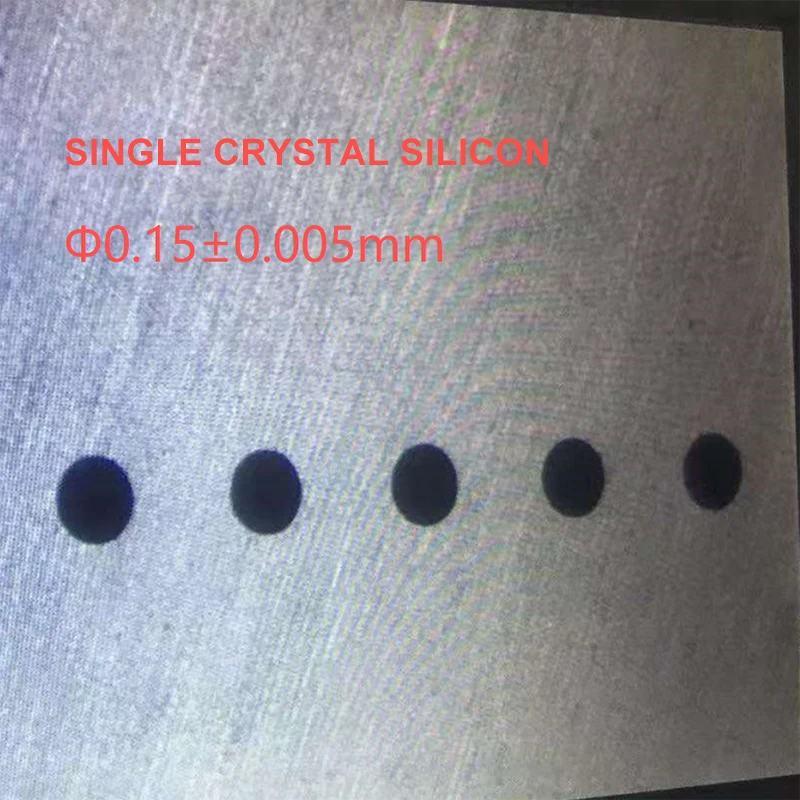

Công nghệ khoan vi mô bằng laser được nhà máy xử lý của Sanluo Precision áp dụng sử dụng chùm tia laser năng lượng cao để tập trung và khoan lỗ. Nguyên lý khoan: Tia laser ngay lập tức làm nóng vật liệu đến điểm sôi, vật liệu bay hơi tạo thành các lỗ và khí phụ thổi bay vật liệu nóng chảy. Phạm vi đường kính lỗ: φ10-500μm, đường kính lỗ tối thiểu φ5μm. Tỷ lệ đường kính sâu: ≥20:1, lợi thế đáng kể trong xử lý lỗ sâu. Các loại lỗ đa dạng: lỗ tròn, lỗ vuông, lỗ có hình dạng đặc biệt, được tạo hình trực tiếp bằng tia laser. Chất lượng thành lỗ: độ côn 2°, độ tròn ≥95%, độ nhám bề mặt thành Ra0,5-2μm. Tốc độ lỗ đơn: 0,01-1 giây, hiệu quả cao trong việc xử lý hàng loạt lỗ mảng. Vật liệu áp dụng: kim loại, gốm sứ, thủy tinh, nhựa, vật liệu composite đều có thể được khoan.

Độ chính xác của trạm

Công nghệ xử lý lỗ chính xác

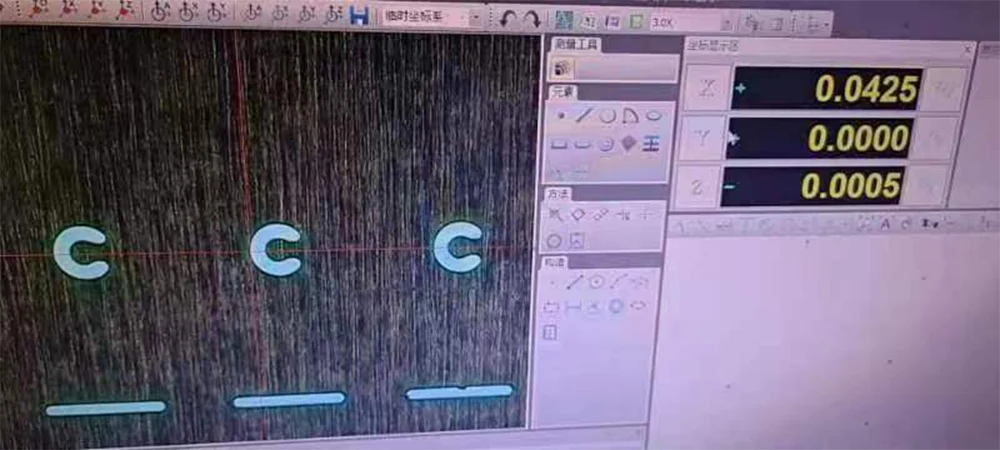

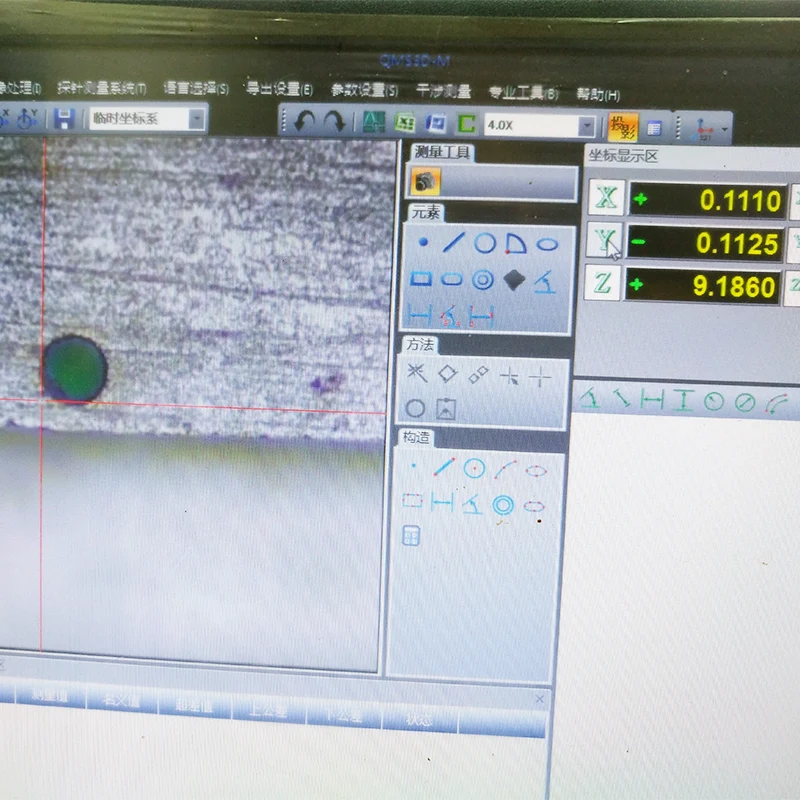

Là nhà sản xuất máy khoan vi laser chuyên nghiệp, Sanluo Precision đã cải tiến và tối ưu hóa quy trình. Khoan xung đơn: hoàn thành với xung đơn, tốc độ nhanh, phù hợp với các lỗ φ<100μm trên vật liệu mỏng. Khoan đa xung: chồng chất đa xung, đường kính lỗ φ100-300μm, sâu 5 mm. Khoan xoắn ốc: quét xoắn ốc bằng laser, đường kính lỗ lớn φ300-1000μm, tỷ lệ đường kính sâu lớn. Quy trình lỗ ống bọc: đầu tiên khoan một lỗ dẫn hướng nhỏ, sau đó khoan một lỗ lớn với độ chính xác cao. Kiểm soát tham số: kiểm soát chính xác năng lượng xung, tần số, mức độ mờ và áp suất không khí phụ. Khoan mảng: Định vị CNC để khoan hàng loạt, độ chính xác bước lỗ ±5μm, độ đồng nhất đường kính lỗ <3%. Phát hiện trực tuyến: Quan sát đồng trục CCD, đo phạm vi laser để đảm bảo chất lượng.

Trường ứng dụng

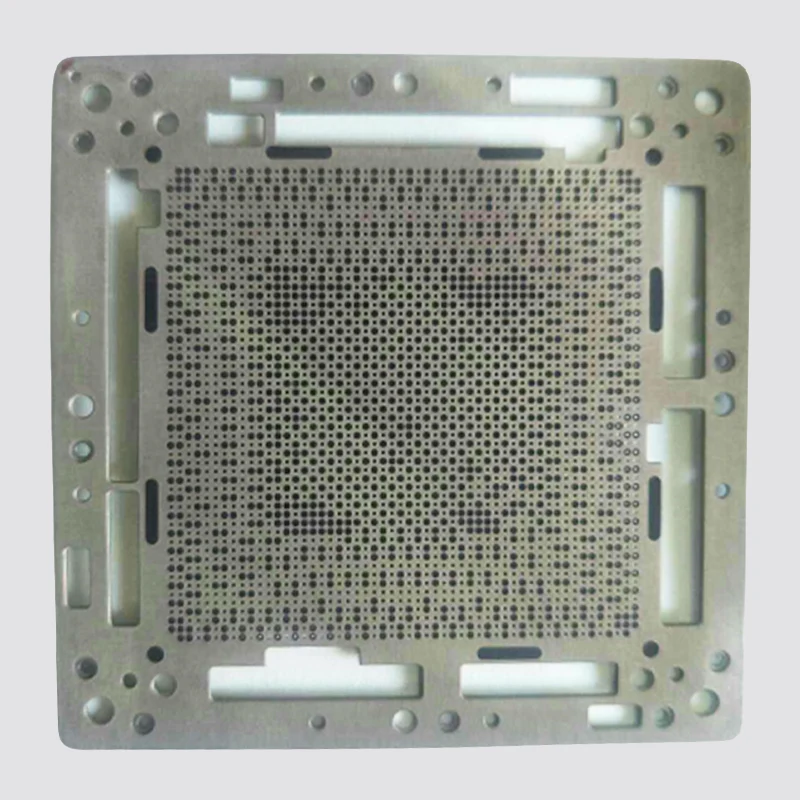

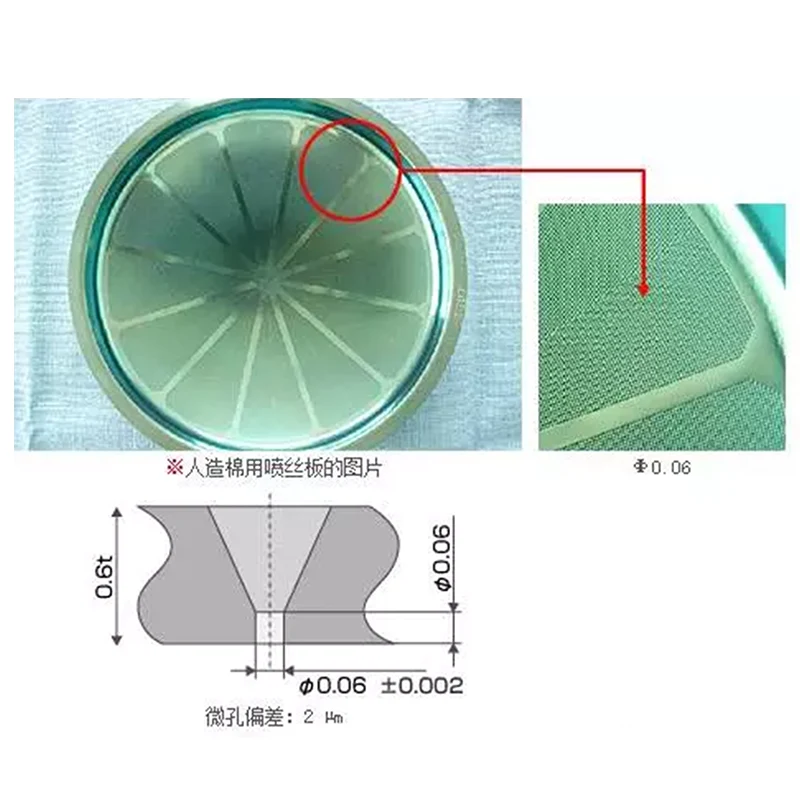

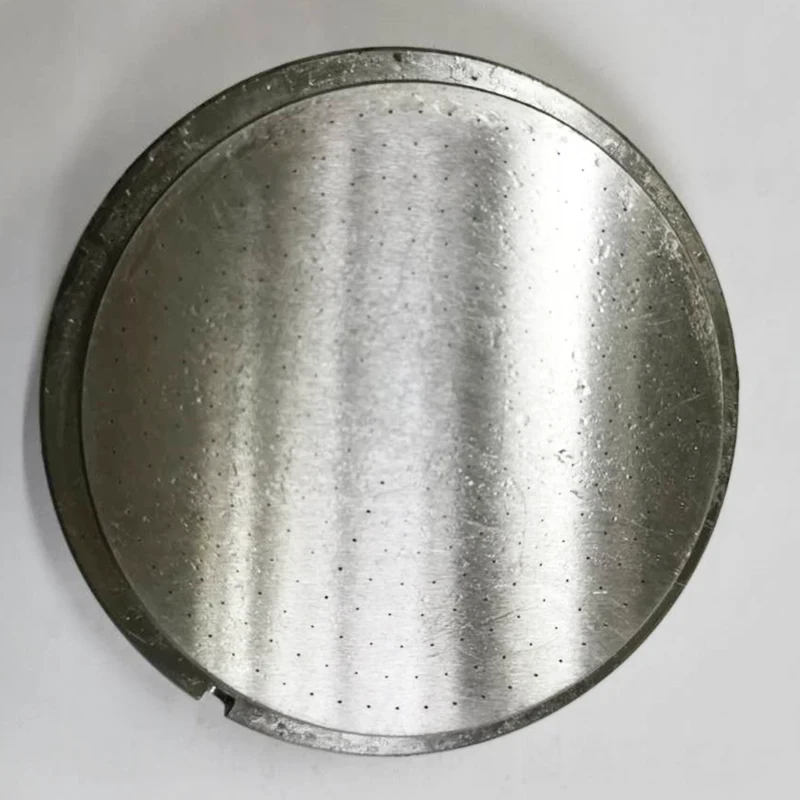

Máy khoan siêu nhỏ bằng laser của Sanluo Precision được áp dụng trong nhiều trường hợp khác nhau, chẳng hạn như lỗ làm mát màng của cánh tuabin động cơ, với đường kính lỗ φ0,3-1mm, góc nghiêng 15°-30° và hàng nghìn lỗ; mảng lỗ làm mát mồ hôi của ống lửa buồng đốt, có đường kính lỗ 0,2-0,5mm và khoảng cách lỗ 1-3mm. Qua các lỗ trên nền gốm dùng cho bao bì điện tử, có đường kính lỗ 50-300μm, được kim loại hóa qua các lỗ; các lỗ siêu nhỏ của đế IC, có đường kính φ20-100μm và tỷ lệ đường kính sâu 15:1. Lỗ bên của ống thông thiết bị y tế, có đường kính lỗ 100-500μm để giải phóng thuốc; lỗ màng của quả lọc máu, có đường kính lỗ 10-50µm, phân bố đồng đều. Lỗ siêu nhỏ của màn lọc inox dành cho thiết bị lọc, có đường kính lỗ φ20-200μm, mật độ lỗ 10-100 chiếc/cm2. Sanluo Precision đã cung cấp dịch vụ gia công chùm tia laze tùy chỉnh cho AVIC, Foxconn, Medtronic và các doanh nghiệp khác, với khối lượng khoan hàng năm trên 100 triệu lỗ, chất lượng ổn định và độ chính xác đáng tin cậy.
