Bộ phận gia công

Sanluo Precision là nhà sản xuất và cung cấp linh kiện gia công chuyên nghiệp tại Trung Quốc. Chúng tôi đã cung cấp dịch vụ phụ tùng gia công CNC chất lượng cao cho khách hàng trong 18 năm. Nhà máy xử lý cung cấp các dịch vụ gia công linh kiện tùy chỉnh chuyên nghiệp cho y tế, công nghiệp bán dẫn, nghiên cứu khoa học, truyền thông quang học và các ngành công nghiệp khác, hỗ trợ tùy chỉnh các bộ phận phức tạp và khó khăn. Từ ống bọc trục nhỏ đến hộp lớn, sản xuất đơn chiếc hoặc hàng loạt đều đáp ứng đầy đủ các yêu cầu khắt khe của khách hàng.

Gửi yêu cầu

Mô tả Sản phẩm

Xử lý các bộ phận đầy đủ danh mục

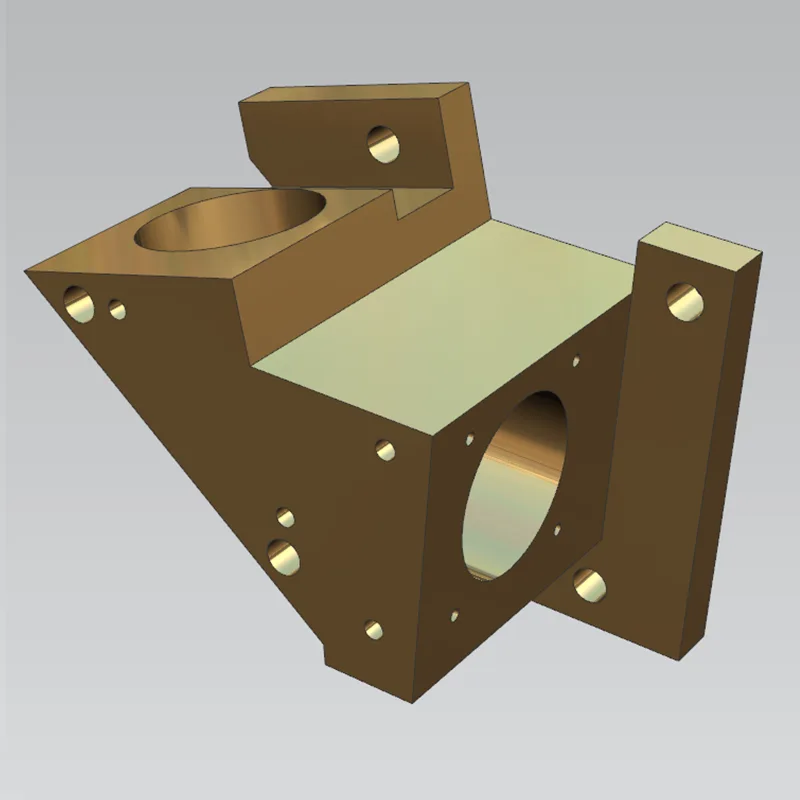

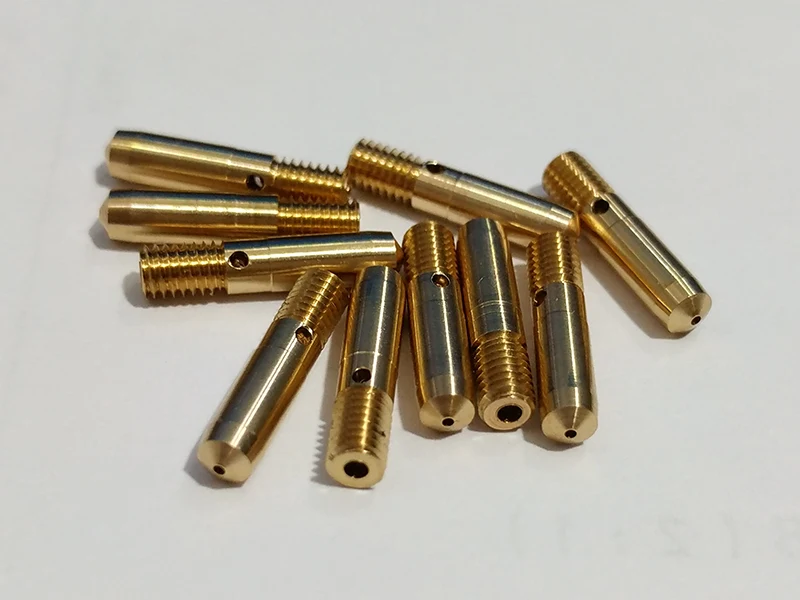

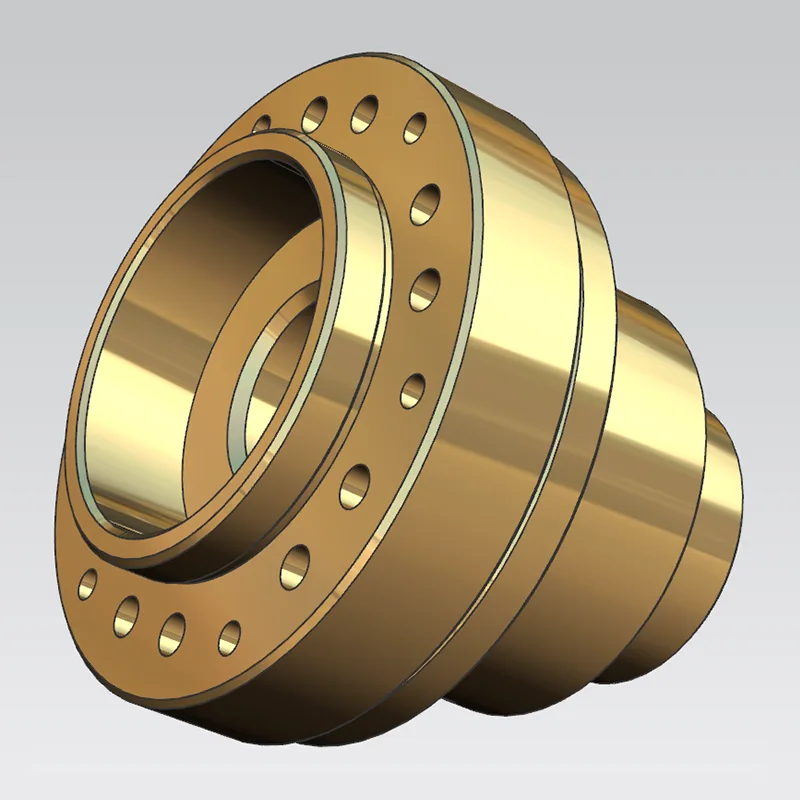

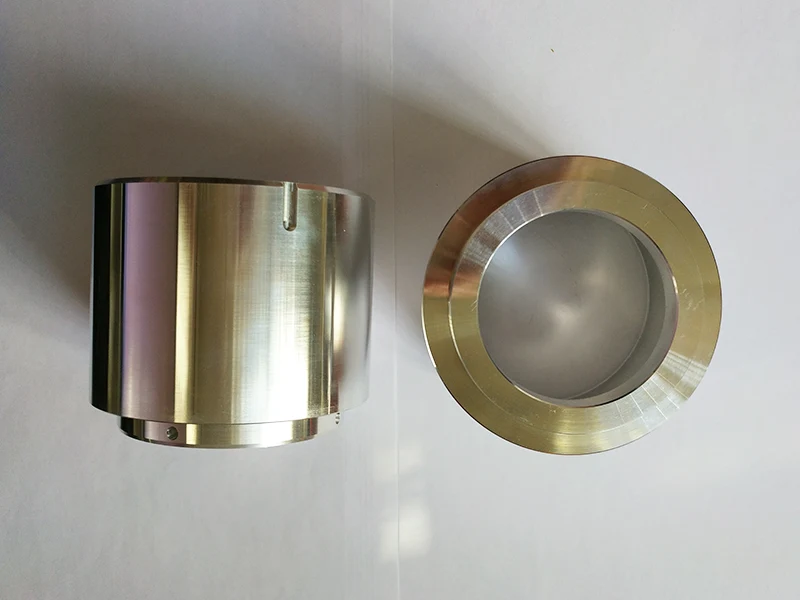

Nhà máy chế biến của Sanluo Precision cung cấp quy trình xử lý các bộ phận gia công đầy đủ. Các bộ phận của trục: trục quang, trục bước, trục rỗng, trục lệch tâm, trục khuỷu, trục cam, đường kính 5-500mm, chiều dài 10-3000mm, độ chính xác cấp IT7-IT6. Các bộ phận của đĩa: mặt bích, bánh răng, ròng rọc, cam, nắp cuối, đường kính φ20-800mm, độ dày 5-200mm, độ chính xác của bánh răng cấp 6-7. Các bộ phận của ống bọc: ống lót trục, ống lót, ống bọc khớp nối, ống bọc kín, đường kính trong φ10-300mm, độ dày thành 2-50mm, độ chính xác vừa vặn H6/H7. Bộ phận hộp: thân bơm, thân van, hộp số, block thủy lực, kích thước 100×100×100mm-1500×1000×800mm, dung sai vị trí hệ thống lỗ 0,02-0,05mm.

Độ chính xác của trạm

Độ chính xác kích thước	L(X)	W(Y)	H(Z)	SH	SW
đơn vị:±/mm	0.005	0.003	0.001	0.002	0.003
Độ chính xác hình học	Độ phẳng	Sự song song	Độ vuông góc	Độ nhám	tính đối xứng
đơn vị:±/mm	0.001	0.002	0.002	Ra0.6	0.005
Năng lực sản xuất	1~999999 chiếc	1~999999 chiếc	1~999999 chiếc	1~999999 chiếc	1~999999 chiếc
Chu kỳ sản xuất	3-20 ngày	3-20 ngày	3-20 ngày	3-20 ngày	3-20 ngày

Các dụng cụ kiểm tra và dụng cụ đo được cấu hình bao gồm: Máy đo tọa độ CMM, dụng cụ đo hình ảnh, máy chiếu, máy đo đường kính laser, giao thoa kế laser, máy đo độ nhám, máy đo độ tròn, kính hiển vi công cụ, kính hiển vi soi nổi, micromet, thước đo pin, chỉ báo quay số, micromet 0,0001mm, thước đo chiều cao điện tử, thước cặp, khối đo, máy đo độ cứng, thước đo ren.

Công nghệ xử lý chính xác

Là nhà sản xuất các bộ phận gia công chuyên nghiệp, Sanluo Precision áp dụng công nghệ xử lý tiên tiến. Tiện: Máy tiện CNC và máy tiện đầu trượt xử lý các bộ phận trục, độ tròn 0,002mm, độ nhám bề mặt Ra0,08-1,6μm. Xử lý nhiệt: làm nguội và ủ, làm nguội, cacbon hóa và làm nguội, độ cứng HRC25-62 có thể điều chỉnh. Kiểm soát chất lượng: xem xét bản vẽ để xác định những khó khăn trong xử lý, lập kế hoạch xử lý để xây dựng lộ trình tốt nhất. Kiểm tra sản phẩm đầu tiên với phép đo kích thước đầy đủ bằng CMM, giám sát quy trình SPC để sản xuất hàng loạt. Kiểm tra 100% các kích thước chính, kiểm tra lấy mẫu cho các kích thước chung, các dụng cụ đo đặc biệt về dung sai hình học. Kiểm tra độ dày lớp phủ, độ cứng và độ bám dính sau khi xử lý bề mặt. Làm sạch chống gỉ trước khi đóng gói để tránh va đập và trầy xước. Phát hành báo cáo kiểm tra và giấy chứng nhận vật liệu. Chúng tôi đã cung cấp dịch vụ gia công linh kiện tùy chỉnh cho các doanh nghiệp nổi tiếng như Sany Heavy Industry, Zoomlion và XCMG, với sản lượng hàng năm trên 2 triệu chiếc và tỷ lệ vượt qua trên 99,5%.

Thông số kỹ thuật của thiết bị bộ phận gia công

Các tính năng cốt lõi:

Bàn làm việc kép, thích hợp cho các bộ phận chính xác theo lô, kết cấu có độ cứng cao + trao đổi pallet tự động, hiệu quả cao, vận hành không người lái.

Loại	Thông số
Thông số kỹ thuật cơ khí	- Hành trình trục X/Y/Z: 300/200/200mm- Kích thước bàn làm việc: 400×300mm- Max. tải trọng: 150kg- Độ côn trục chính: HSK-A50
Hiệu suất xử lý	- Tốc độ trục chính: 16000rpm (trục điện) - Tốc độ di chuyển nhanh trục X/Y/Z: 50m/phút- Tốc độ tiến dao cắt: 1-15000mm/phút- Dung lượng ổ dao: 15 dao (tiêu chuẩn); 30 công cụ (tùy chọn)
Chỉ số chính xác	- Độ chính xác định vị: ±0,002mm (toàn hành trình) - Độ chính xác định vị lặp lại: ±0,001mm (toàn hành trình) - Độ nhám bề mặt: Ra≤0,1μm (các bộ phận bằng nhôm)
Người khác	- Hệ thống CNC: Makino Professional 6- Công suất: 20kW (trục chính); 7,5kW (trục cấp liệu) - Tính năng: Trao đổi bàn làm việc kép, hỗ trợ xử lý không người lái 24 giờ
Ứng dụng điển hình	các bộ phận gia công chính xác, vv

Các tính năng cốt lõi:

Máy gia công hỗn hợp máy nghiền quay nhỏ, thích hợp để gia công hỗn hợp tiện + phay các bộ phận ô tô và các bộ phận chính xác (như khối xi lanh, ròng rọc), kết cấu có độ cứng cao (thích hợp cho việc cắt nặng).

Loại	Thông số
Thông số kỹ thuật cơ khí	- Hành trình (X×Y×Z): 600×500×400mm- Đường kính lỗ trục chính: ø60mm- Kích thước bàn làm việc: 800×500mm- Max. Trọng lượng phôi: 800kg
Hiệu suất xử lý	- Tốc độ trục chính: 10000rpm (trục điện) - Tốc độ di chuyển nhanh: 40m/phút - Mô-men xoắn dụng cụ điện: 72Nm- Dung lượng ổ dao: 20 dao (loại đĩa)
Chỉ số chính xác	- Độ chính xác định vị: ±0,004mm- Độ chính xác định vị lặp lại: ±0,002mm- Độ chính xác độ tròn: 0,4μm (gia công toàn vòng tròn)
Người khác	- Hệ thống CNC: Okuma OSP-P300- Công suất: 15kW (trục chính); 7.5kW (trục cấp)- Tính năng: Hỗ trợ trục phụ (trục thứ 2)
Ứng dụng điển hình	các bộ phận gia công chính xác, vv
