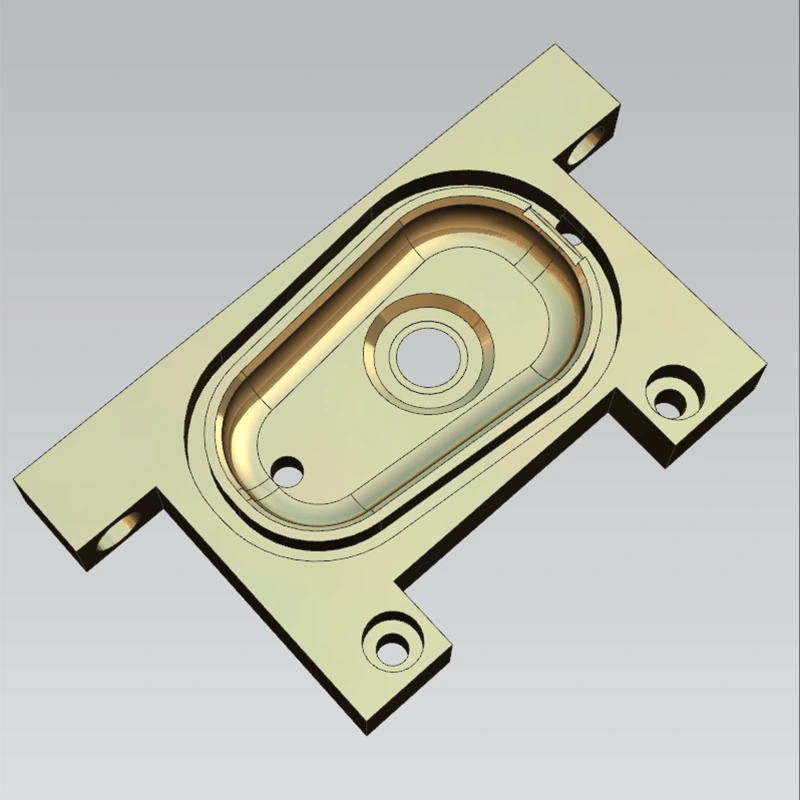

Tóm tắt
Hướng dẫn kỹ thuật chuyên sâu này trình bày khung kỹ thuật hoàn chỉnh củaGia công NC chính xác, bao gồm kiểm soát môi trường xưởng ở nhiệt độ không đổi, cắt hỗn hợp nhiều quy trình, bù lỗi thời gian thực và các tiêu chuẩn cấu hình máy công cụ cao cấp để sản xuất linh kiện siêu chính xác. Bài viết so sánh các chỉ số chính xác tiện, phay, mài và móc lỗ, sắp xếp các thông số thiết bị sản xuất cốt lõi và phân tích quy trình sản xuất được tiêu chuẩn hóa cho các bộ phận cấp quang học, y tế và đo lường.
- 1. Quỹ kiểm soát môi trường cốt lõi cho sản xuất vi mô phụ
- 2. Bảng tham số chỉ số chính xác hoàn chỉnh để xử lý nhiều trục
- 3. Hệ thống kỹ thuật cốt lõi bù lỗi thời gian thực
- 4. Hai loại thiết bị sản xuất siêu chính xác
- 5. Quy trình sản xuất gia công composite được tiêu chuẩn hóa
- 6. Các lĩnh vực ứng dụng công nghiệp cao cấp cho các linh kiện chính xác
- 7. Câu hỏi thường gặp về kỹ thuật dành cho kỹ sư sản xuất chính xác
- 8. Giá trị nhất quán hàng loạt dài hạn của gia công có kiểm soát
- 9. Kênh hợp tác sản xuất siêu chính xác chuyên nghiệp
1. Quỹ kiểm soát môi trường cốt lõi cho sản xuất vi mô phụ
Độ lệch kích thước cực nhỏ có thể khiến các thành phần y tế và quang học cao cấp không thể sử dụng được, khiến môi trường sản xuất ổn định trở thành điều kiện tiên quyết chính để có được hiệu suất cắt quy mô vi mô nhất quán.Gia công NC chính xácdựa vào các xưởng có nhiệt độ không đổi được niêm phong hoàn toàn để loại bỏ các lỗi giãn nở nhiệt vốn là nguyên nhân hàng đầu gây ra hiện tượng lệch chiều trong các xưởng máy thông thường.
Môi trường nhiệt độ không đổi được tiêu chuẩn hóa duy trì giá trị nhiệt độ cố định 20±0,5oC cùng với độ ẩm tương đối ổn định 50±5% suốt cả ngày. Những dao động nhiệt độ nhỏ dưới 1 độ C sẽ kích hoạt sự giãn nở có thể đo lường được của phôi kim loại, cụm trục máy và dụng cụ cắt, tạo ra dung sai ở mức micron trong các chu kỳ gia công dài. Việc xử lý nền cách ly rung động dưới mỗi máy công cụ tiếp tục ngăn chặn rung động mặt đất bên ngoài từ thiết bị vận chuyển của nhà máy và dây chuyền sản xuất xung quanh, loại bỏ biến dạng hình học trong quá trình cắt liên tục.
Tất cả phôi nguyên liệu thô và giá đỡ dụng cụ cắt đều phải trải qua quá trình ngâm trước nhiệt độ trước khi kẹp vào bàn máy. Bước tiền điều hòa này cân bằng nhiệt độ của phôi và các bộ phận máy, xóa biến dạng nhiệt vi sai sẽ tích tụ trong các chu kỳ xử lý bộ phận phức tạp kéo dài nhiều giờ. Các hệ thống kiểm soát nhiệt độ, độ ẩm và độ rung kết hợp tạo ra một không gian sản xuất khép kín, nơi dung sai thiết kế theo lý thuyết có thể được tái tạo một cách đáng tin cậy trên hàng nghìn phôi gia công giống hệt nhau trong sản xuất hàng loạt.
Nếu không có hệ thống kiểm soát môi trường đầy đủ này, ngay cả thiết bị CNC đa trục tiên tiến cũng không thể duy trì độ chính xác micron ổn định trên các lô sản xuất. Điều kiện nhà xưởng biến động dẫn đến độ nhám bề mặt không đồng đều, vị trí lỗ không nhất quán và các đặc điểm hình học vượt quá dung sai, tạo ra tỷ lệ phế liệu cao đối với các thành phần có dung sai nghiêm ngặt được sử dụng trong cụm cảm biến quang học và phần cứng cấy ghép y tế.
- Nhiệt độ không đổi được khóa ở 20 ± 0,5oC để loại bỏ độ lệch giãn nở nhiệt của kim loại
- Độ ẩm ổn định 50±5%RH ngăn chặn rỉ sét dụng cụ và oxy hóa bề mặt phôi
- Đế cách ly rung động đặc biệt chặn nhiễu rung cơ học bên ngoài
- Quy trình ngâm trước đối với phôi và dụng cụ để cân bằng độ dốc nhiệt độ bên trong
- Lưu thông không khí sạch kín làm giảm bụi nổi làm trầy xước bề mặt hoàn thiện
2. Bảng tham số chỉ số chính xác hoàn chỉnh để xử lý nhiều trục
Các quy trình cắt khác nhau mang lại các giới hạn về độ chính xác về hình học và kích thước riêng biệt, đồng thời các điểm chuẩn chỉ số được tiêu chuẩn hóa xác định mức trần hiệu suất của quá trình sản xuất siêu chính xác chuyên nghiệp. Các chỉ số chính xác đa quy trình đầy đủ củaGia công NC chính xácđược sắp xếp thành hai bảng phân loại bên dưới, bao gồm dung sai kích thước, dạng hình học và dữ liệu chu trình sản xuất hàng loạt cho quy trình tiện, phay và mài.
| Danh mục chính xác | Mục đo lường | Giá trị dung sai (Đơn vị: mm) |
|---|---|---|
| Độ chính xác kích thước | Chiều dài trục X | ±0,005 |
| Độ chính xác kích thước | Chiều rộng trục Y | ±0,002 |
| Độ chính xác kích thước | Chiều cao trục Z | ±0,001 |
| Độ chính xác kích thước | Chiều cao ngắn SH | ±0,005 |
| Độ chính xác kích thước | SW rộng ngắn | ±0,005 |
| Độ chính xác hình học | Độ phẳng | ±0,002 |
| Độ chính xác hình học | Sự song song | ±0,003 |
| Độ chính xác hình học | Độ vuông góc | ±0,005 |
| Chất lượng bề mặt | Độ nhám bề mặt | Ra0,8 mm |
| Độ chính xác hình học | tính đối xứng | ±0,005 |
Các tiêu chuẩn cấp quy trình riêng biệt tiếp tục phân chia hiệu suất cắt theo loại xử lý, thiết lập các cấp độ dung sai CNTT rõ ràng cho từng hoạt động cốt lõi:
- Tiện chính xác: Cấp dung sai IT6, độ tròn 0,002mm, độ đồng trục 0,005mm
- Phay chính xác: Cấp dung sai IT7, độ phẳng 0,01mm, độ chính xác vị trí 0,015mm
- Mài chính xác: Cấp dung sai IT5, độ trụ 0,001mm, độ nhám bề mặt Ra0,2μm
- Khoan chính xác: Độ chính xác của vị trí lỗ dưới micron trong phạm vi di chuyển 100mm
Các thông số của chu trình sản xuất hàng loạt duy trì nhịp độ sản xuất nhất quán bất kể độ phức tạp của bộ phận. Phạm vi lô sản xuất hỗ trợ nguyên mẫu lô nhỏ linh hoạt với số lượng sản xuất hàng loạt lớn, với thời gian thực hiện thống nhất từ 3 đến 20 ngày dựa trên độ phức tạp của tính năng bộ phận thay vì kích thước số lượng đặt hàng, đảm bảo kiểm soát quy trình thống nhất cho mỗi lô phôi.
3. Hệ thống kỹ thuật cốt lõi bù lỗi thời gian thực
Độ mài mòn cơ học, độ trôi nhiệt của trục chính và độ lệch độ thẳng của ray dẫn hướng gây ra các lỗi cắt tích lũy trong thời gian chạy máy liên tục và kiến trúc bù lỗi tích hợp tạo thành lợi thế công nghệ cốt lõi của dây chuyền sản xuất siêu chính xác chuyên nghiệp.Gia công NC chính xáctích hợp các mô-đun hiệu chỉnh thời gian thực nhiều lớp được tích hợp trong tất cả các thiết bị sản xuất cốt lõi để tự động vô hiệu hóa các sai lệch cắt ngẫu nhiên và hệ thống trong quá trình vận hành.
3.1 Công nghệ đo lường tại chỗ trực tuyến
- Cấu hình cảm biến kép kết hợp đầu dò đo laser và đầu dò kích hoạt tiếp xúc được gắn trên đầu trục chính của máy.
- Quét chiều liên tục các tính năng phôi trong chu kỳ cắt đang hoạt động mà không tạm dừng toàn bộ quy trình sản xuất.
- Truyền tức thời dữ liệu tọa độ đo được tới hệ thống điều khiển số của máy để tự động tính toán độ lệch bù.
- Điều chỉnh động đường di chuyển dao để chống mài mòn đầu dao theo thời gian thực và giãn nở nhiệt trục chính.
Ba mô-đun bù độc lập hoạt động đồng thời bên trong ngăn xếp phần mềm điều khiển máy để giải quyết các nguồn lỗi riêng biệt. Bù lỗi hình học sẽ sửa các sai lệch vốn có của máy công cụ bao gồm uốn ray dẫn hướng và độ đảo trục chính bằng cơ sở dữ liệu bù tọa độ được hiệu chỉnh trước được lưu trữ trong bộ nhớ hệ thống CNC. Việc bù lỗi nhiệt dựa trên các cảm biến nhiệt độ phân tán được đặt trên các cụm trục chính, vít bi và khung máy để tính toán độ dịch chuyển biến dạng nhiệt và điều chỉnh tọa độ di chuyển trục tính bằng mili giây đến mili giây.
Bù mài mòn dụng cụ liên tục tích lũy dữ liệu độ lệch kích thước từ mỗi lần cắt, sửa đổi dần dần độ lệch đường cắt khi các cạnh cắt bị xói mòn qua hàng nghìn hành trình cắt. Ba lớp hiệu chỉnh bổ sung hoạt động song song để duy trì độ lệch tính năng của bộ phận cuối cùng trong phạm vi dung sai micron xác định ngay cả trong các ca sản xuất không ngừng nghỉ kéo dài nhiều giờ. Số liệu thống kê sản xuất dài hạn xác nhận tỷ lệ chất lượng thành phẩm thành phẩm trên 99,5% khi cả ba hệ thống bù được kích hoạt hoàn toàn trong chu kỳ gia công.
4. Hai loại thiết bị sản xuất siêu chính xác
Hai mô hình máy công cụ lõi tạo thành dòng thiết bị sản xuất đầy đủ để sản xuất linh kiện siêu chính xác hoàn chỉnh, bao gồm các bộ phận hỗn hợp phay khoang 3D phức tạp và phay tiện quay tương ứng. Mỗi loại thiết bị mang hệ thống truyền động riêng, phần mềm điều khiển và thông số kỹ thuật chính xác phù hợp với yêu cầu tính năng thành phần riêng biệt.
4.1 Trung tâm gia công ba trục động cơ tuyến tính JDSGT400
| Danh mục tham số | Chi tiết kỹ thuật cụ thể |
|---|---|
| Định vị cốt lõi | Xử lý siêu chính xác dưới micron cho các bộ phận cấu trúc bán dẫn và khuôn quang học |
| Kiến trúc ổ đĩa | Hệ thống truyền động trực tiếp hoàn toàn ba trục động cơ tuyến tính kép |
| Chỉ số chính xác chính | Lặp lại độ chính xác định vị 0,8 µm; Dung sai vị trí lỗ <1µm trong hành trình 100mm |
| Nền tảng điều khiển | Hệ thống servo CNC có độ chính xác cao JD60 tự phát triển |
| Lợi thế xử lý cốt lõi | Truyền động trực tiếp giúp loại bỏ phản ứng ngược vít bi, mang lại bề mặt hoàn thiện đạt cấp độ chức năng mà không cần đánh bóng thứ cấp |
| Phạm vi ứng dụng chính | Khuôn quang chính xác, phần cứng bán dẫn, bộ phận cấu trúc vi mô y tế |
4.2 Máy tiện phay phức hợp GENOS L2000-e
| Danh mục tham số | Chi tiết kỹ thuật cụ thể |
|---|---|
| Định vị cốt lõi | Cắt tích hợp tiện và phay đa trục có độ cứng cao |
| Cấu hình trục | Ba trục chính cộng với trục quay phụ C độc lập |
| Ranh giới xử lý | Đường kính quay tối đa Φ200mm, chiều dài phôi tối đa 380mm |
| Hiệu suất trục chính | 5000 vòng/phút định mức, công suất động cơ dẫn động chính 15/11kW |
| Lưu trữ công cụ | Tháp pháo servo chính xác VDI mười hai trạm V12 |
| Tốc độ chuyển động | Trục X 25m/phút, trục Z 30m/phút tốc độ di chuyển nhanh |
| Trục điện thứ cấp | Trục phụ trục M có tốc độ định mức 6000 vòng/phút để phay tính năng bên |
| Hệ thống điều khiển | Bộ điều khiển tiện CNC chuyên dụng OSP-P300LA-e |
Trung tâm gia công động cơ tuyến tính hướng tới các tính năng siêu chính xác phẳng, khoang và vi lỗ thường gặp ở phần cứng quang học và bán dẫn, trong khi máy tiện tiện composite chuyên về các bộ phận đối xứng quay có cấu trúc phay ngang phức tạp điển hình của các bộ phận cấy ghép y tế. Cách bố trí thiết bị được ghép nối bao gồm tất cả các hình dạng bộ phận chính xác phổ biến mà không cần gia công các bước xử lý thứ cấp, duy trì các tiêu chuẩn quy trình thống nhất từ kẹp trống đến dỡ thành phần thành phẩm trong môi trường sản xuất ở nhiệt độ không đổi.
5. Quy trình sản xuất gia công composite được tiêu chuẩn hóa
Quy trình cắt hỗn hợp nhiều quy trình tích hợp các bước tiện, phay, mài và móc lỗ bên trong một đường ống sản xuất thống nhất để loại bỏ các lỗi kẹp lặp lại phát sinh từ việc chuyển phôi giữa các máy công cụ riêng biệt. Mọi trình tự sản xuất được tiêu chuẩn hóa đều tuân theo các bước tuần tự cố định để đảm bảo độ chính xác hình học nhất quán trên mỗi lô sản xuất.
- Kiểm tra phôi thô đến: Độ cứng, độ phẳng và đo trước kích thước trước chu trình ngâm nhiệt độ.
- Điều hòa trước nhiệt độ không đổi 24 giờ bên trong tủ bảo quản xưởng để cân bằng trạng thái nhiệt trống.
- Kẹp cố định chính xác với đồ gá định vị không có độ giật để loại bỏ độ lệch kẹp.
- Tải chương trình và tự hiệu chuẩn máy trước khi chạy bao gồm phát hiện độ lệch đầu dò.
- Cắt thô sơ cấp nhằm loại bỏ vật liệu thừa với tốc độ cắt vừa phải tránh sốc nhiệt.
- Cắt bán thành phẩm với kích hoạt bù lỗi một phần để giảm độ lệch tính năng.
- Gia công hoàn thiện lần cuối với tính năng bù lỗi thời gian thực ba lớp đầy đủ được bật.
- Quét tọa độ laser tại chỗ để ghi lại dữ liệu chiều tính năng đã hoàn thành.
- Dỡ hàng và chuyển đến trạm kiểm tra chính xác để xác minh dung sai hình học đầy đủ.
- Làm sạch bề mặt và đóng gói chống oxy hóa cho các thành phần hoàn thiện đạt tiêu chuẩn.
Việc kẹp lặp đi lặp lại giữa các máy riêng biệt gây ra sai lệch định vị tích lũy, thường vượt quá tổng dải dung sai cho phép đối với các bộ phận siêu chính xác. Gia công thiết lập đơn tổ hợp loại bỏ nhiều bước cố định lại, giữ lại khung tham chiếu tọa độ ban đầu từ phần trống đến phần hoàn thiện và giảm đáng kể độ lệch dung sai hình học trên các bộ phận đa tính năng phức tạp.
6. Các lĩnh vực ứng dụng công nghiệp cao cấp cho các linh kiện chính xác
Độ ổn định kích thước ở mức micron được mang lại bằng quá trình cắt siêu chính xác có kiểm soát khiến các bộ phận được sản xuất trở thành phần cứng thiết yếu cho nhiều ngành công nghiệp tiên tiến có dung sai nghiêm ngặt, mỗi ngành có mức ưu tiên dung sai riêng biệt cho các bộ phận hoàn thiện.
- Công nghiệp quang học: Khuôn thấu kính, vỏ cảm biến, thiết bị cố định lăng kính vi mô yêu cầu độ nhám bề mặt cực thấp
- Lĩnh vực thiết bị y tế: Phần cứng dụng cụ phẫu thuật, các bộ phận cấu trúc cấy ghép với tiêu chuẩn hoàn thiện tương thích sinh học
- Sản xuất chất bán dẫn: Đồ gá chuyển wafer, cụm cơ khí định vị vi mô
- Thiết bị đo lường: Đồ đạc tiêu chuẩn hiệu chuẩn, bộ phận kết cấu lõi của máy đo chính xác
- Phần cứng phụ trợ hàng không vũ trụ: Các bộ phận truyền động thu nhỏ với giới hạn trọng lượng và dung sai nghiêm ngặt
- Thiết bị phân tích trong phòng thí nghiệm: Chất nền kim loại kênh chất lỏng siêu nhỏ cho dụng cụ thử nghiệm
Mỗi ngành dọc đặt ra những hạn chế sản xuất riêng: các bộ phận y tế yêu cầu bề mặt không có gờ để tránh kích ứng mô, khuôn quang học yêu cầu bề mặt được hoàn thiện như gương mà không có vết xước vi mô và đồ gá bán dẫn duy trì tính nhất quán về kích thước cực kỳ ổn định trong chu trình nhiệt lặp đi lặp lại trong quá trình sản xuất chip. Khung kỹ thuật đa quy trình thống nhất củaGia công NC chính xácthích ứng liền mạch với tất cả các yêu cầu về độ hoàn thiện và dung sai chuyên dụng này mà không cần quy trình sản xuất tùy chỉnh riêng biệt cho từng lĩnh vực riêng lẻ.
7. Câu hỏi thường gặp về kỹ thuật dành cho kỹ sư sản xuất chính xác
8. Giá trị nhất quán hàng loạt dài hạn của gia công có kiểm soát
Kiểm soát môi trường có hệ thống, sửa lỗi nhiều lớp và cắt thiết lập đơn tổng hợp tạo ra lợi thế sản xuất lâu dài bền vững cho chuỗi cung ứng linh kiện cao cấp, tập trung hoàn toàn vào sự ổn định trong sản xuất và sự phù hợp của bộ phận hoàn thiện mà không cần tham khảo các số liệu về chi phí hoặc doanh thu.
Đầu tiên, kiểm soát quy trình thống nhất giúp loại bỏ sự biến động về kích thước theo từng mẻ gây khó khăn cho các cơ sở gia công thông thường không có cơ sở hạ tầng nhiệt độ không đổi. Hiệu suất dung sai nhất quán đảm bảo dây chuyền lắp ráp hạ nguồn hoạt động mà không cần phân loại và làm lại bộ phận thường xuyên, hợp lý hóa quy trình tích hợp thành phần đầy đủ cho các nhà sản xuất thiết bị quang học, y tế và bán dẫn.
Thứ hai, tính năng bù lỗi thời gian thực tích hợp giúp giảm sự can thiệp của người vận hành thủ công trong các ca sản xuất kéo dài, giảm thiểu sai lệch kích thước do con người gây ra xuất hiện khi kỹ thuật viên điều chỉnh độ lệch máy theo cách thủ công để chống trôi do nhiệt hoặc mài mòn dụng cụ. Logic hiệu chỉnh tự động duy trì các thông số cắt thống nhất 24 giờ một ngày cho các hoạt động sản xuất liên tục.
Thứ ba, quá trình cắt hỗn hợp thiết lập đơn sẽ loại bỏ nhiều bước chuyển phôi và kẹp lại, giảm nguy cơ trầy xước bề mặt, gờ cạnh và hư hỏng bù hình học trong quá trình xử lý giữa các máy. Các bộ phận hoàn thiện được đưa ra khỏi dây chuyền sản xuất với sự tuân thủ hoàn toàn với tất cả các thông số kỹ thuật về hình học và bề mặt của bản vẽ, giúp giảm lượng phế liệu trong lịch trình sản xuất dài hạn.
9. Kênh hợp tác sản xuất siêu chính xác chuyên nghiệp
Công ty TNHH Công nghệ Chính xác Sanluo Thâm Quyếnvận hành một cơ sở sản xuất siêu chính xác ở nhiệt độ không đổi được trang bị các trung tâm gia công động cơ tuyến tính và thiết bị phay tiện composite, cung cấp các dịch vụ sản xuất linh kiện chính xác tùy chỉnh cho các khách hàng công nghiệp quang học, y tế, đo lường và bán dẫn trên toàn cầu. Tất cả các thiết bị sản xuất đều trải qua quá trình hiệu chuẩn hàng ngày và các bộ phận hoàn thiện đã vượt qua quá trình kiểm tra máy đo tọa độ đầy đủ trước khi xuất xưởng. Các nhóm kỹ thuật cung cấp hỗ trợ đánh giá bản vẽ kỹ thuật hoàn chỉnh và lập kế hoạch quy trình cho các dự án bộ phận phức tạp có dung sai cao.
Các nhà thiết kế sản phẩm, giám đốc kỹ thuật công nghiệp và chuyên gia mua sắm linh kiện yêu cầu tài liệu thông số thiết bị hoàn chỉnh, sơ đồ quy trình và tư vấn năng lực kỹ thuật có thể gửi yêu cầu dự án thông qua cổng dịch vụ chuyên dụng chính thức.
