Phần gia công chính xác

Sanluo Precision là nhà sản xuất và cung cấp linh kiện gia công chính xác chuyên nghiệp tại Trung Quốc, với khả năng gia công nhiều loại khác nhau, từ ống bọc trục đơn giản đến các bộ phận có hình dạng đặc biệt phức tạp. Cấp độ chính xác của gia công chính xác nằm trong khoảng từ IT2 đến IT7, với dung sai kích thước ±0,001mm～±0,01mm, dung sai hình học ±0,003mm～±0,008mm và độ nhám bề mặt Ra là 0,1～1,6μm, có thể đáp ứng các yêu cầu bộ phận có độ chính xác cao của máy móc và thiết bị, sản phẩm điện tử, linh kiện bán dẫn, dụng cụ và máy đo và các ngành công nghiệp khác. Chúng tôi cung cấp dịch vụ bộ phận gia công chính xác tùy chỉnh cho các doanh nghiệp trên toàn thế giới và hỗ trợ tùy chỉnh các bộ phận phức tạp và khó khăn.

Gửi yêu cầu

Mô tả Sản phẩm

Phạm vi của các loại gia công

Các loại bộ phận gia công chính xác trong nhà máy chế biến của Sanluo Precision bao gồm:

① Các bộ phận trục (trục quang, trục bậc, trục spline, trục lệch tâm, trục khuỷu) có chiều dài 5mm～1500mm và đường kính Φ1mm～Φ300mm;

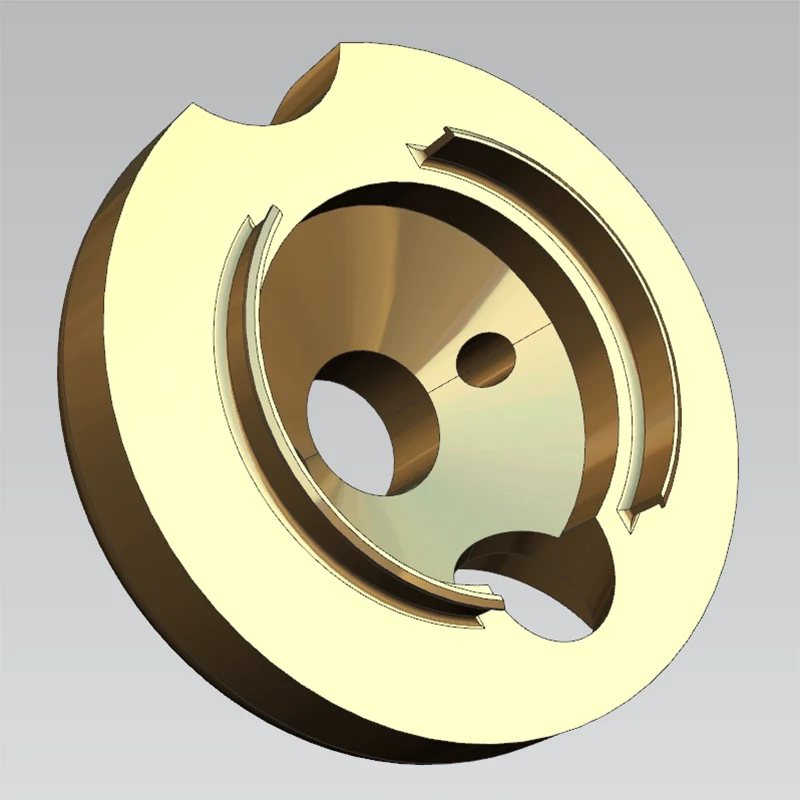

② Các bộ phận đĩa và ống lót (mặt bích, bánh răng, ròng rọc, ống bọc trục, ống lót) có đường kính ngoài Φ10mm～Φ500mm;

③ Các bộ phận của hộp (vỏ, đế, giá đỡ, đầu nối) có kích thước gia công tối đa 1200mm×800mm×600mm;

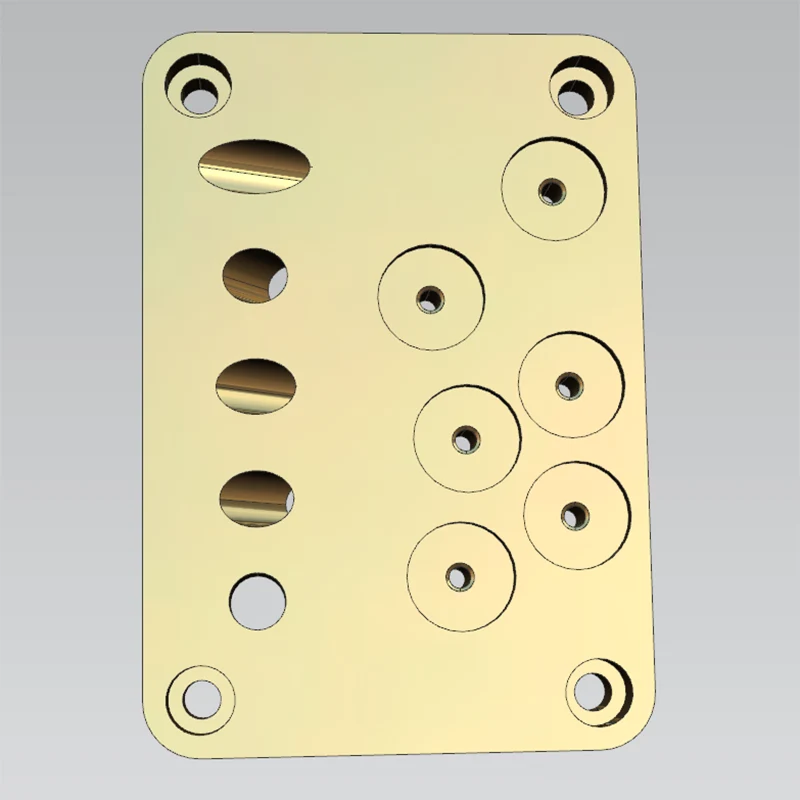

④ Các bộ phận dạng tấm (panel, tấm đế, tấm vách ngăn, tấm cố định) có độ dày 0,5mm～100mm;

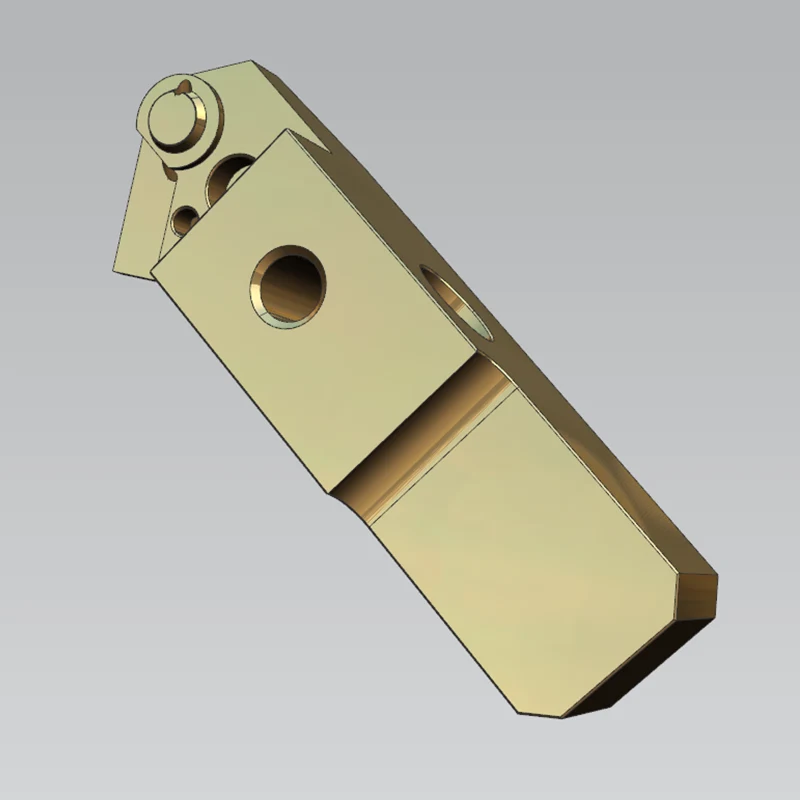

⑤ Các bộ phận có hình dạng đặc biệt (cánh tay đỡ, cần lắc, càng nâng, thanh nối) có bề mặt cong phức tạp và kết cấu thành mỏng.

Độ chính xác của máy trạm

Độ chính xác kích thước	L(X)	W(Y)	H(Z)	SH	SW
đơn vị:±/mm	0.002	0.002	0.001	0.002	0.002
Độ chính xác hình học	độ phẳng	sự song hành	sự vuông góc	sự gồ ghề	sự đối xứng
đơn vị:±/mm	0.002	0.002	0.002	Ra0.1	0.002
năng lực sản xuất	1~999999 chiếc	1~999999 chiếc	1~999999 chiếc	1~999999 chiếc	1~999999 chiếc
chu kỳ sản xuất	3-20 ngày	3-20 ngày	3-20 ngày	3-20 ngày	3-20 ngày

Các dụng cụ kiểm tra và công cụ đo được cấu hình bao gồm: CMM (Máy đo tọa độ), dụng cụ đo hình ảnh, máy chiếu, máy đo đường kính laser, giao thoa kế laser, máy đo độ nhám, máy đo độ tròn, kính hiển vi công cụ, kính hiển vi soi nổi, micromet, thước đo pin, chỉ báo quay số micromet, micromet siêu chính xác, thước đo chiều cao điện tử, thước cặp, khối đo, máy đo độ cứng, thước đo ren.

Đảm bảo chất lượng

Một hệ thống ba bước kiểm tra nghiêm ngặt được triển khai cho bộ phận gia công chính xác, cụ thể là người vận hành tự kiểm tra, kiểm tra tuần tra của thanh tra viên toàn thời gian và kiểm tra cuối cùng của bộ phận chất lượng. Được trang bị CMM, máy chiếu, micromet, thước cặp vernier, thước đo chiều cao, máy đo độ nhám, máy đo độ cứng và các thiết bị kiểm tra khác, CMK của các kích thước chính là ≥1,67. Các công cụ chất lượng như APQP (Lập kế hoạch chất lượng sản phẩm nâng cao), FMEA (Phân tích hiệu ứng và chế độ lỗi), MSA (Phân tích hệ thống đo lường), SPC (Kiểm soát quy trình thống kê) và PPAP (Quy trình phê duyệt bộ phận sản xuất) được áp dụng để đảm bảo sự ổn định của chất lượng bộ phận. Theo dõi chất lượng toàn bộ quy trình từ xác định sản phẩm đầu tiên → sản xuất thử hàng loạt nhỏ → sản xuất hàng loạt. Sanluo Precision đã cung cấp dịch vụ gia công chính xác tùy chỉnh cho khách hàng về thiết bị tự động hóa, robot, điện tử 3C, chất bán dẫn, y tế, quang học và các ngành công nghiệp khác, với tỷ lệ hài lòng của khách hàng là hơn 95%.

Thông số kỹ thuật thiết bị

Danh mục thông số	Chi tiết thông số
Mẫu thiết bị	MILL P 500 VHP (Độ chính xác rất cao)
Định vị cốt lõi	Gia công vi mô và hoàn thiện bề mặt ngang gương
Hệ thống trục chính	Được trang bị trục xoay Step-Tec 42.000 vòng/phút, giao diện có độ cứng cao HSK-E40
Đặc điểm kết cấu	Cấu trúc ổn định nhiệt cao đối xứng và nền bê tông polymer, ngăn chặn hiệu quả sự trôi dạt nhiệt và biến dạng cấu trúc
Độ chính xác của phím	Độ ổn định gia công và độ chính xác lặp lại ±2µm
Hệ thống CNC	Có thể trang bị hệ thống Heidenhain TNC 640 hoặc Siemens Sinumerik
Lợi thế cốt lõi	Đạt được chất lượng bề mặt tuyệt vời khi cắt ở tốc độ cao với độ rung thấp, với các bộ phận trình diễn đạt được hiệu ứng gương
Ứng dụng điển hình	Bộ phận gia công y tế, bán dẫn, quang học chính xác, v.v.

Danh mục thông số	Chi tiết thông số
Mẫu thiết bị	HSM700
Thương hiệu	Mikron (Thụy Sĩ)
Định vị cốt lõi	Trung tâm gia công tốc độ cao, cung cấp giải pháp cho các bộ phận có độ chính xác nhỏ của xe năng lượng mới
Số trục	/
Hiệu suất chuyển động	Tốc độ di chuyển ngang nhanh của 3 trục chuyển động 40m/phút
Kết cấu giường	Giường đá granite polyme giúp ổn định nhiệt và giảm rung
Hệ thống CNC	Được trang bị hệ thống Heidenhain iTNC530 để đảm bảo tính nhất quán trong gia công
Ứng dụng điển hình	Vỏ cảm biến, đầu nối động cơ và bộ phận gia công chính xác khác
