Linh kiện gia công chính xác

Tư duy thiết kế có hệ thống

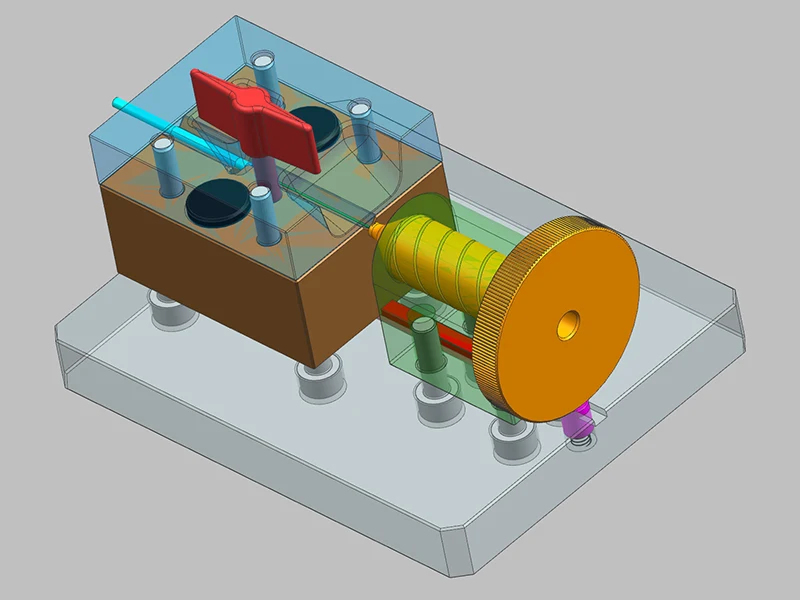

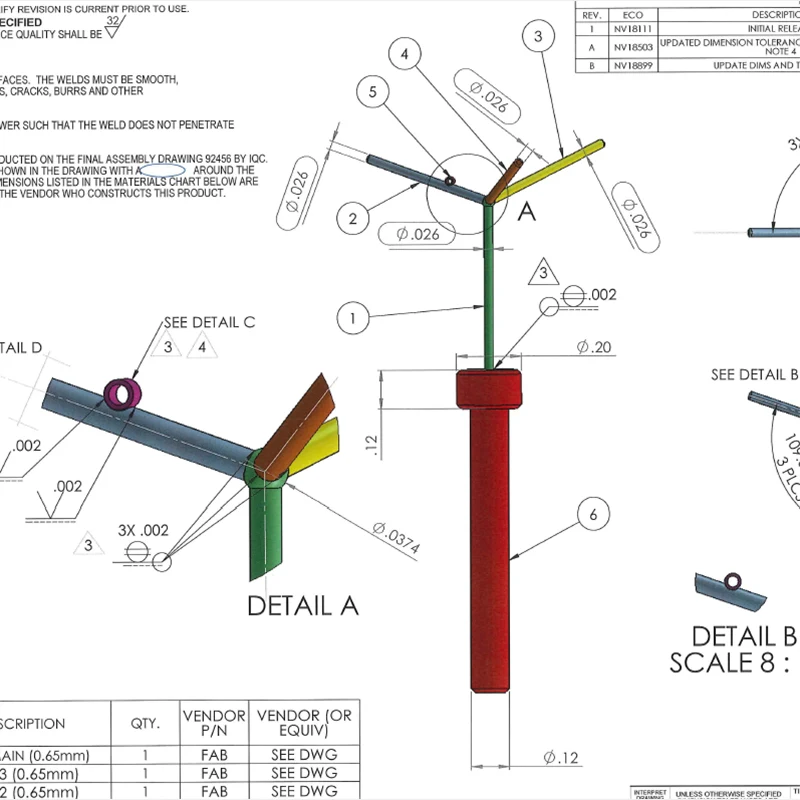

Trước khi sản xuất Linh kiện gia công chính xác, nhà máy xử lý của Sanluo Precision sử dụng SolidWorks hoặc CATIA để hoàn thành mô phỏng lắp ráp 3D và xác định trước các vấn đề tiềm ẩn như nhiễu, khe hở và ứng suất. Một sơ đồ xử lý mốc thống nhất được áp dụng cho các bề mặt giao phối, lỗ định vị và mặt phẳng chuẩn để đảm bảo độ chính xác về vị trí. Đối với các bộ phận ghép nối, phương pháp lắp ráp chọn lọc (ghép theo kích thước thực tế) hoặc phương pháp xử lý nhóm (các tham số quy trình nhất quán cho cùng một lô) được sử dụng để đảm bảo khả năng thay thế lẫn nhau. Độ khớp của các lỗ trục giao phối chính là H7/h6 (khớp chuyển tiếp), độ chính xác chia lưới bánh răng là cấp 6-7 (GB/T 10095), độ đồng trục của vỏ ổ trục là 0,01mm và độ vừa vặn của kết nối ren là 6H/6g.

Độ chính xác về kích thước của các máy trạm linh kiện được gia công chính xác

Xác minh lắp ráp và kiểm tra

Có xưởng lắp ráp chuyên nghiệp dành cho Linh kiện gia công chính xác, sử dụng các thiết bị dụng cụ như cờ lê mô-men xoắn, máy ép và dụng cụ căn chỉnh, đồng thời thực hiện nghiêm ngặt thẻ quy trình lắp ráp. Sự can thiệp của cụm ổ trục được kiểm soát trong khoảng 0,005 mm đến 0,015 mm và cụm nóng hoặc lạnh được sử dụng để tránh làm hỏng bề mặt giao phối. Khe hở chia lưới bánh răng được điều chỉnh trong khoảng 0,15mm đến 0,35mm trong quá trình lắp ráp bánh răng và các điểm tiếp xúc được kiểm tra bằng phương pháp tô màu, với hơn 60% theo hướng chiều dài răng và hơn 40% theo hướng chiều cao răng. Các thử nghiệm chức năng được tiến hành sau khi lắp ráp xong các bộ phận, bao gồm chạy thử không tải các cơ cấu truyền động (tiếng ồn, độ rung, độ tăng nhiệt), thử áp suất của hệ thống thủy lực (giữ áp suất làm việc trong 30 phút) và thử độ kín khí (máy phát hiện rò rỉ khối phổ kế helium, tốc độ rò rỉ ＜10⁻⁶Pa·m³/s).

Ứng dụng công nghiệp và dịch vụ tùy chỉnh

Là nhà cung cấp chuyên nghiệp các Linh kiện gia công chính xác tại Trung Quốc, chúng tôi chủ yếu cung cấp dịch vụ cho các ứng dụng cao cấp như bộ giảm tốc khớp rô-bốt công nghiệp (bộ giảm sóng hài, bộ giảm tốc RV, độ chính xác truyền ＜1 phút cung), thiết bị cố định khí nén của thiết bị bán dẫn (độ chính xác định vị ± 0,01mm, độ lặp lại ± 0,005mm), các bộ phận khung quay của máy CT y tế (cấp cân bằng động G2.5, độ rung ＜ 0,5mm/s) và cụm truyền động điện xe năng lượng mới (cặp bánh răng ồn) ＜65dB, hiệu suất ＞96%). Từ sản xuất thử nghiệm một mảnh đến sản xuất hàng loạt, năng lực sản xuất hàng năm là 50.000 đến 500.000 bộ, đáp ứng nhu cầu của các quy mô khác nhau và cung cấp cho khách hàng các dịch vụ gia công chính xác tùy chỉnh toàn diện. Nó tiết kiệm thời gian cho khách hàng và đảm bảo sự ổn định và độ tin cậy của hệ thống.

Thông số kỹ thuật của thiết bị linh kiện gia công chính xác
