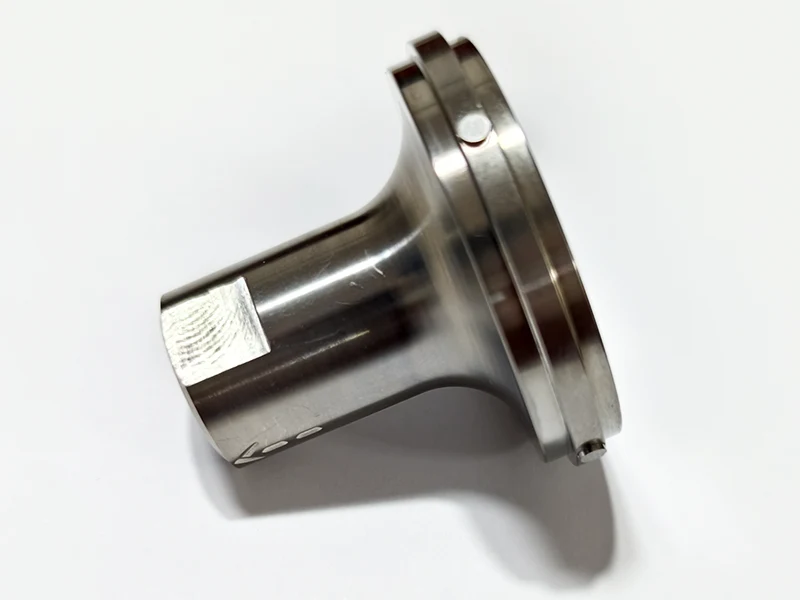

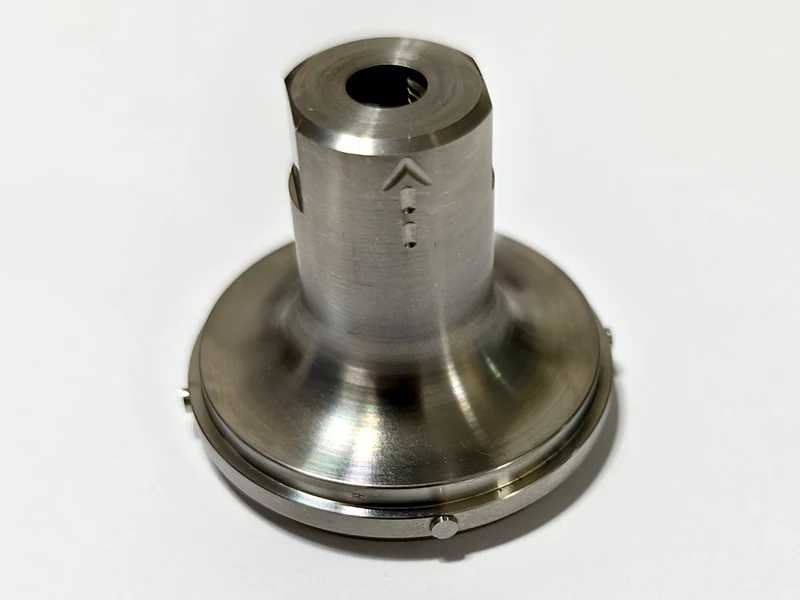

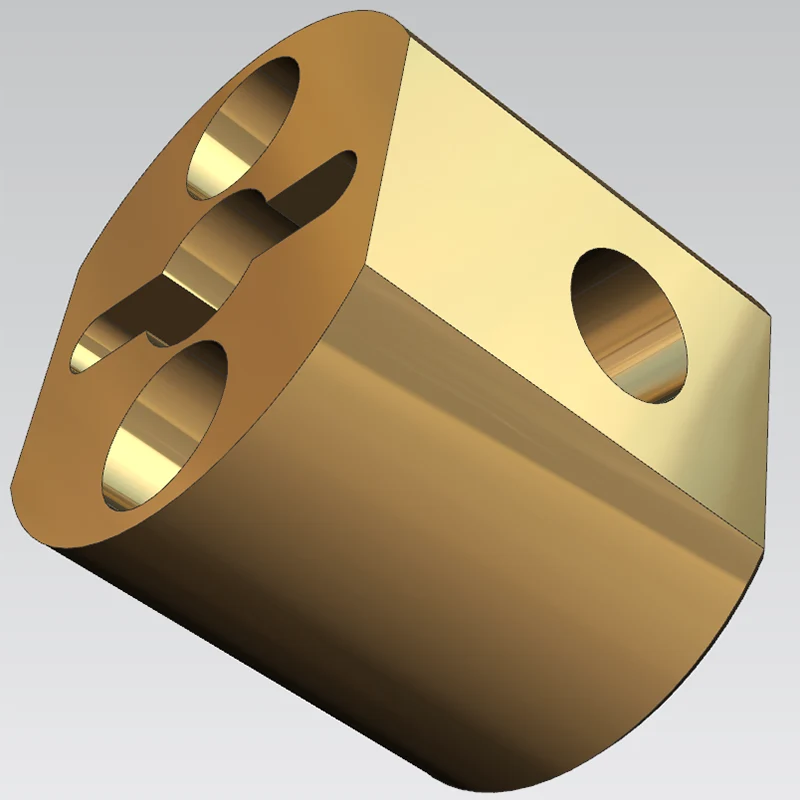

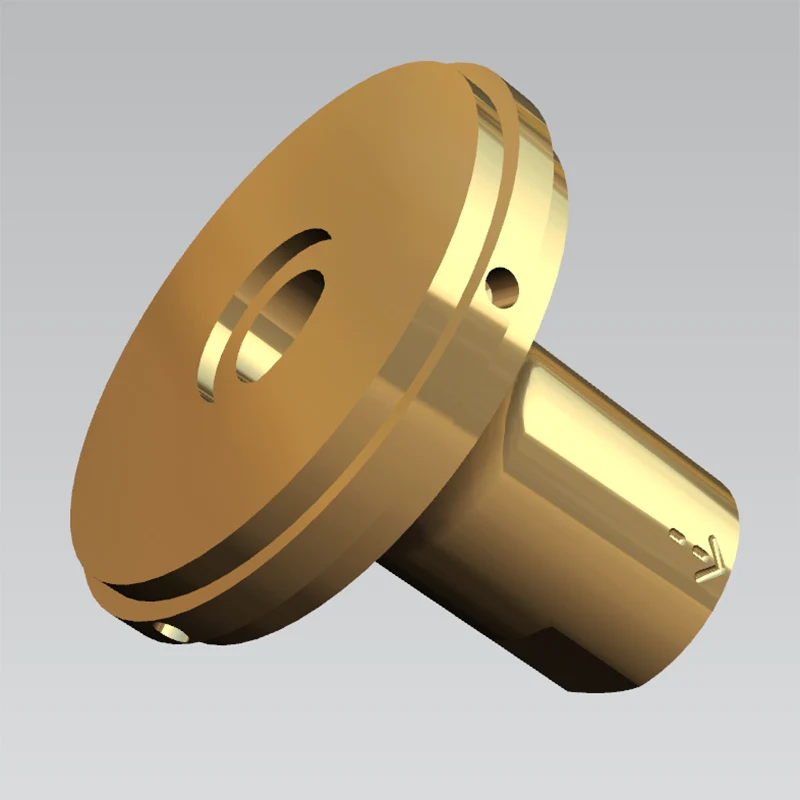

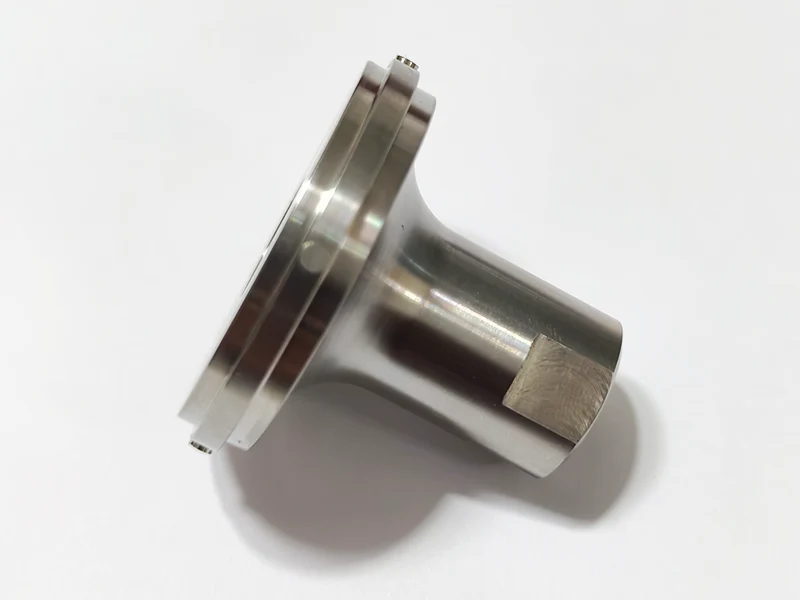

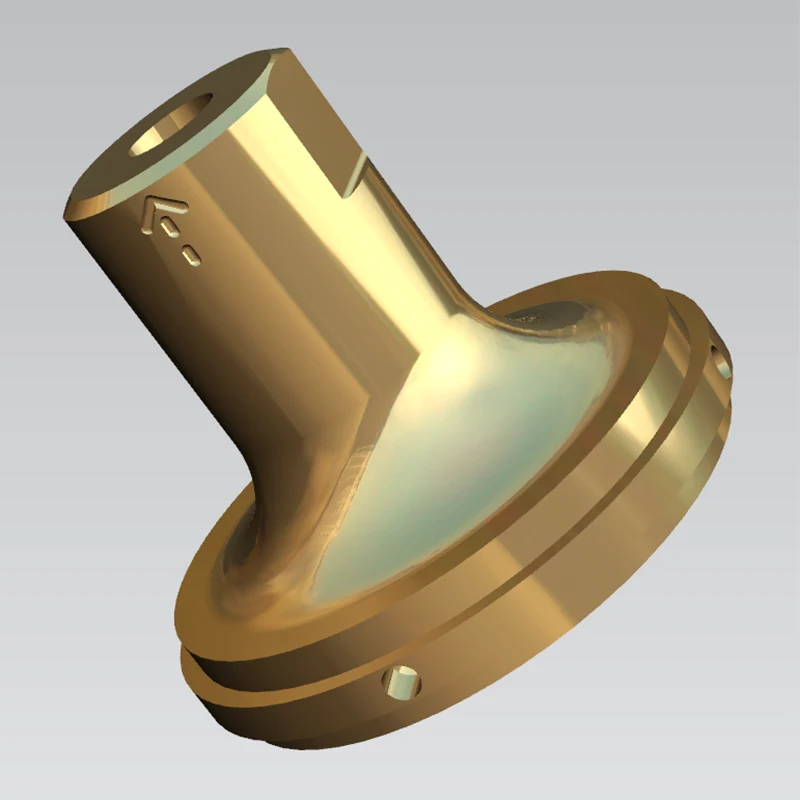

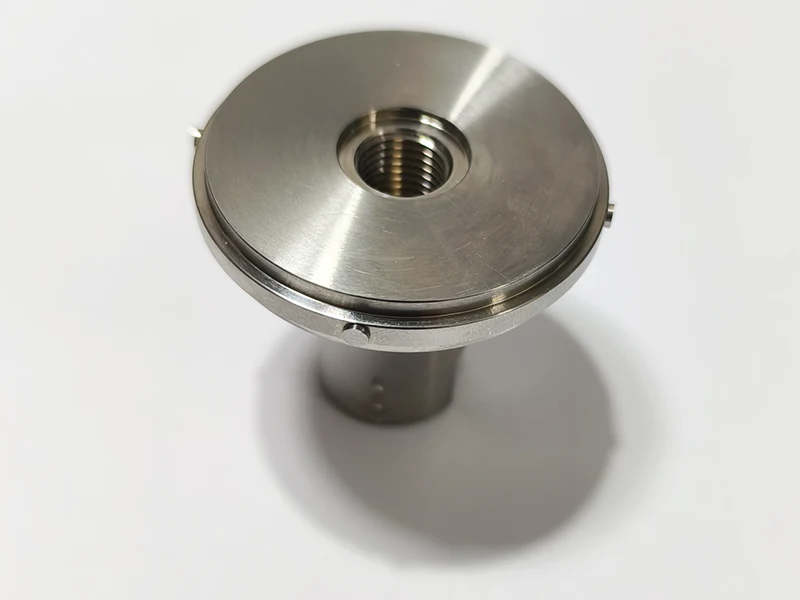

bộ phận quay

Công nghệ xử lý tiện

Quy trình tiện các bộ phận tiện của Sanluo Precision áp dụng công nghệ tiên tiến, trong đó phôi quay là chuyển động chính và dụng cụ ăn dao là chuyển động cắt để loại bỏ vật liệu dư thừa và tạo thành bề mặt quay. Các bộ phận tiện bao gồm tốc độ cắt Vc=πDn/1000, tốc độ tiến dao f và độ sâu cắt ap, được kết hợp hợp lý để đảm bảo chất lượng và hiệu quả. Các phương pháp tiện bao gồm tiện hình trụ, tiện mặt, tiện lỗ bên trong, tiện ren, tiện rãnh và chia tay, tiện dạng, v.v., được lựa chọn theo đặc điểm của bộ phận. Độ chính xác tiện: tiện thô cấp IT11-12, tiện bán tinh cấp IT9-10, tiện hoàn thiện cấp IT7-8, tiện chính xác cấp IT5-6. Độ nhám bề mặt: tiện thô Ra12,5-25μm, tiện bán hoàn thiện Ra3,2-6,3μm, tiện hoàn thiện Ra0,8-1,6μm, tiện chính xác Ra0,2-0,4μm.

Độ chính xác của trạm

Các dụng cụ kiểm tra và dụng cụ đo được cấu hình bao gồm: Máy đo tọa độ CMM, dụng cụ đo hình ảnh, máy chiếu, máy đo đường kính laser, giao thoa kế laser, máy đo độ nhám, máy đo độ tròn, kính hiển vi công cụ, kính hiển vi soi nổi, micromet, thước đo pin, chỉ báo quay số, micromet với độ chính xác 0,0001mm, thước đo chiều cao điện tử, thước cặp, khối đo, máy đo độ cứng, thước đo ren.

Các trường hợp ứng dụng điển hình

Là nhà sản xuất chuyên nghiệp các bộ phận tiện, các sản phẩm của Sanluo Precision được sử dụng rộng rãi: các bộ phận tiêu chuẩn (bu lông, đai ốc, chốt, ống lót, vòng đệm, v.v., với lô lớn và độ chính xác cấp IT8-10; trục quang có đường kính φ10-100mm, độ thẳng 0,02mm/100mm, bề mặt Ra0,8μm, mạ crom hoặc dập tắt), các bộ phận chính xác (trục xoay có độ đảo) 0,005mm, Ra0,2μm bề mặt, cấp độ cân bằng động G0.4-G1.0; vít me có độ chính xác bước 0,01mm, sai số tích lũy chì 0,02mm; lõi van có khe hở vừa vặn 0,005-0,01mm và hiệu suất bịt kín tốt), các bộ phận phức tạp (trục lệch tâm có độ lệch tâm 1-50mm, độ lệch tâm của hai tâm 0,02mm; trục spline có độ chính xác về mặt răng IT7 cấp, khe hở mặt răng 0,02mm; bề mặt hình cầu có độ cầu 0,05mm, bề mặt Ra0,8μm), các bộ phận lớn (cuộn có đường kính φ300-800mm, chiều dài 3000mm, hình trụ 0,1mm; trục chính điện gió có đường kính φ200-500mm, phun sơn bề mặt). Chúng tôi đã cung cấp dịch vụ gia công máy tiện CNC tùy chỉnh cho các doanh nghiệp như CRRC, Zhenhua Heavy Industries, NGC Transmission, Tập đoàn hộp số Hàng Châu, v.v., với khối lượng xử lý tiện hàng năm là 1 triệu chiếc, có công nghệ tiên tiến và chất lượng đáng tin cậy.
