Cắt CNC là một trong những dịch vụ sản xuất chính xác cốt lõi của chúng tôi. Là nhà sản xuất và cung cấp máy cắt CNC chuyên nghiệp tại Trung Quốc, chúng tôi cung cấp các giải pháp cắt điều khiển số toàn diện bao gồm cắt laser, EDM dây, cắt plasma và công nghệ laser dẫn hướng bằng nước cho khách hàng toàn cầu.
Thiết bị sản xuất của chúng tôi bao gồm máy CNC, máy tiện điều khiển số, máy mài điều khiển số, hệ thống cắt laser, cắt dây, gia công phóng điện và hơn 130 đơn vị thiết bị sản xuất chuyên nghiệp khác nhau.

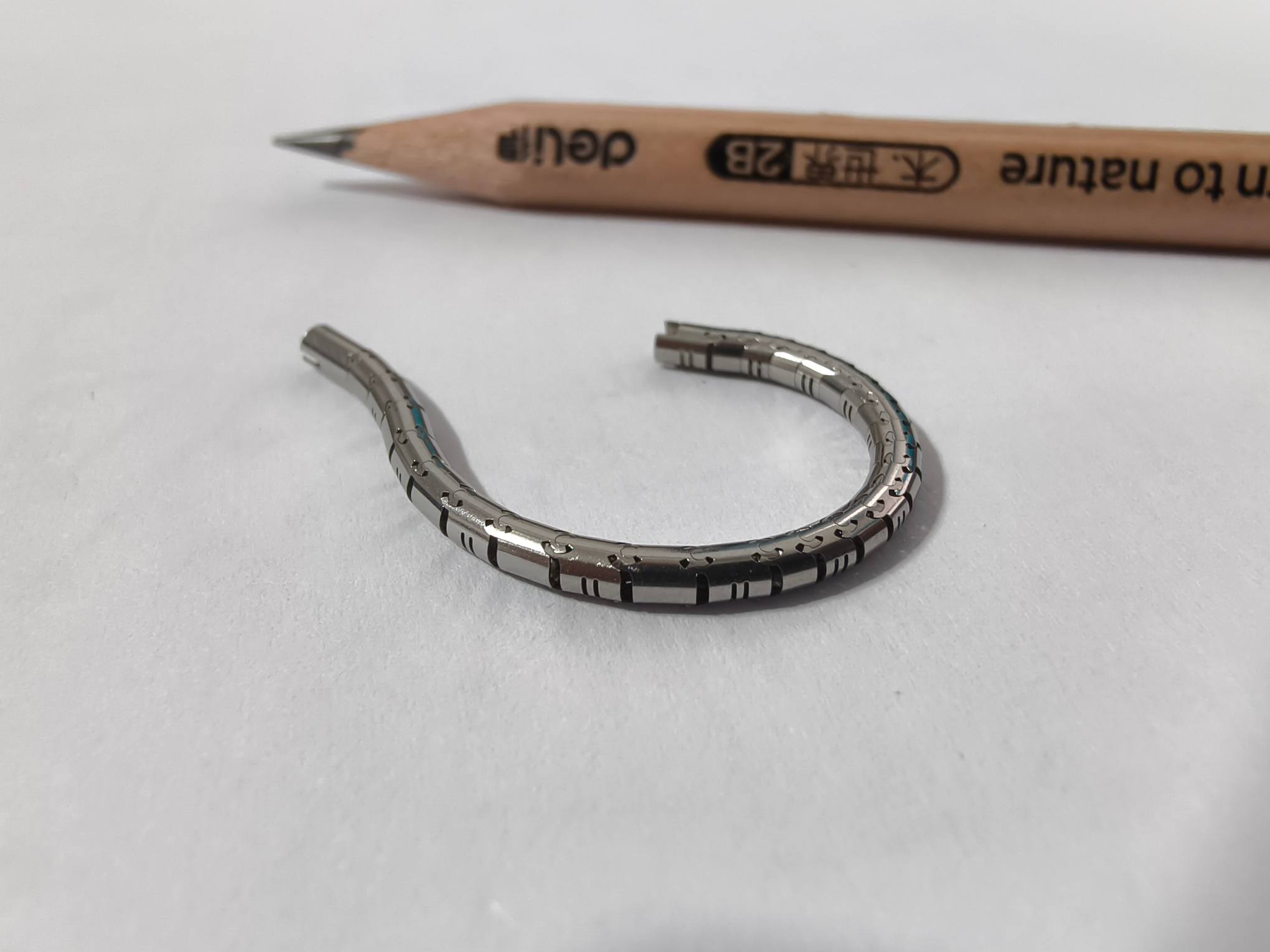

Hệ thống cắt laser sợi quang của chúng tôi có công suất từ 1000W đến 12000W, có khả năng cắt thép carbon lên đến 30 mm, thép không gỉ lên đến 20 mm và hợp kim nhôm lên đến 15 mm. Độ chính xác cắt đạt ± 0,05mm với chiều rộng rãnh cắt 0,1--0,3mm và độ vuông góc của bề mặt cắt ≤0,3mm.

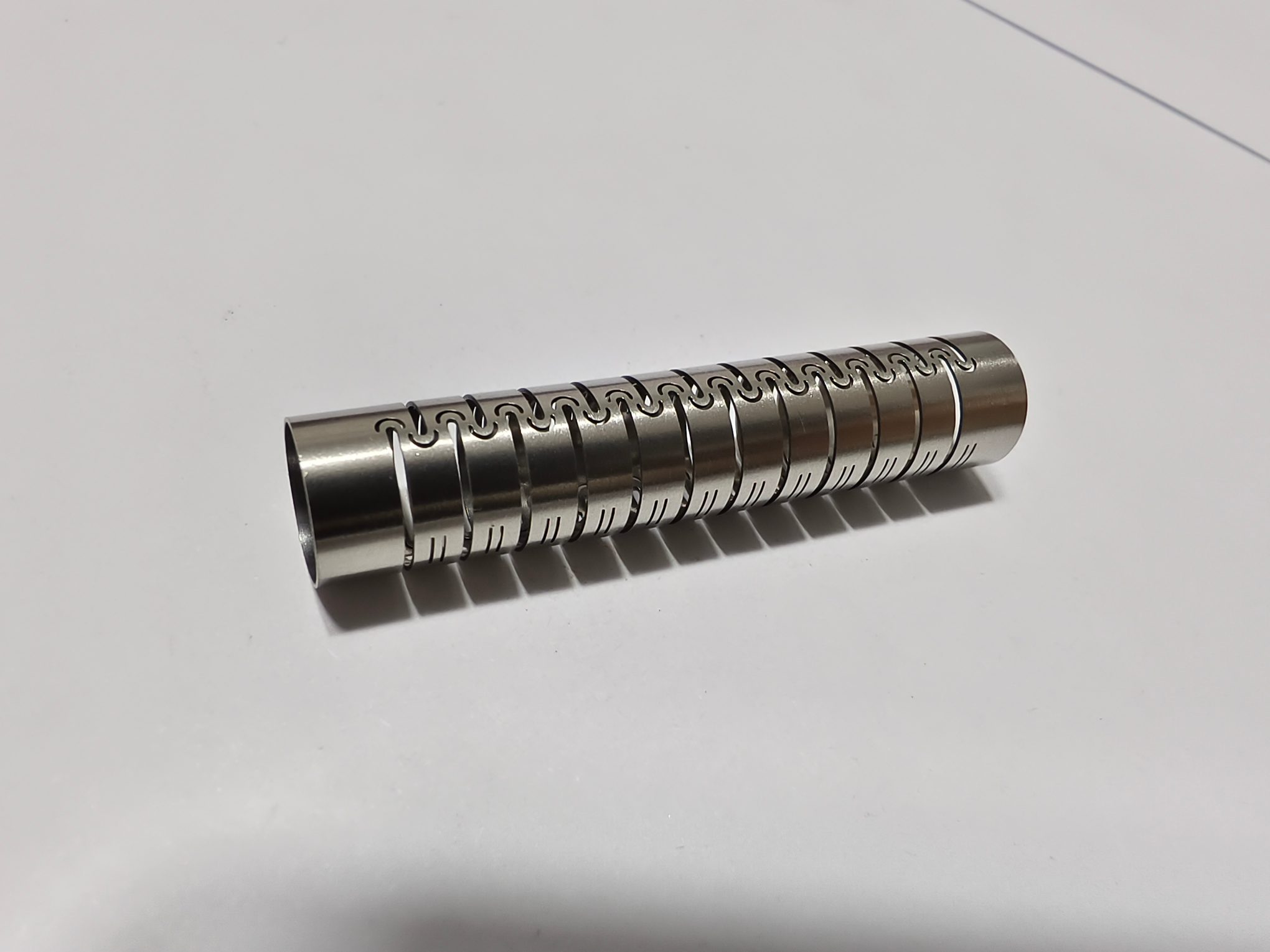

Chúng tôi vận hành máy EDM dây CNC 5 trục ZKH550 được thiết kế đặc biệt cho các cấu trúc phức tạp như cấy ghép chỉnh hình. Thông số kỹ thuật bao gồm:
| tham số | Đặc điểm kỹ thuật |
| Gia công chính xác | ±0,003 mm |
| Hoàn thiện bề mặt | Ra ≤ 0,8 μm (sau nhiều lần cắt) |
| Hiệu quả xử lý tối đa | ≥ 300mm2/H |
| Du lịch hiệu quả | 550 mm × 450 mm |
| Khả năng côn | ±6° |
| Hệ thống điều khiển | Windows 7+ với tính năng nhập tệp DXF trực tiếp và tạo mã ISO tự động |
Lợi thế cốt lõi:Không cần khuôn đắt tiền, phản ứng nhanh với những thay đổi về thiết kế, vượt trội trong việc xử lý các vật liệu tương thích sinh học có độ cứng cao như hợp kim titan Ti6Al4V.
Ứng dụng điển hình:Vít khóa chỉnh hình, tấm xương, đinh có khung và các bộ phận khuôn chính xác.

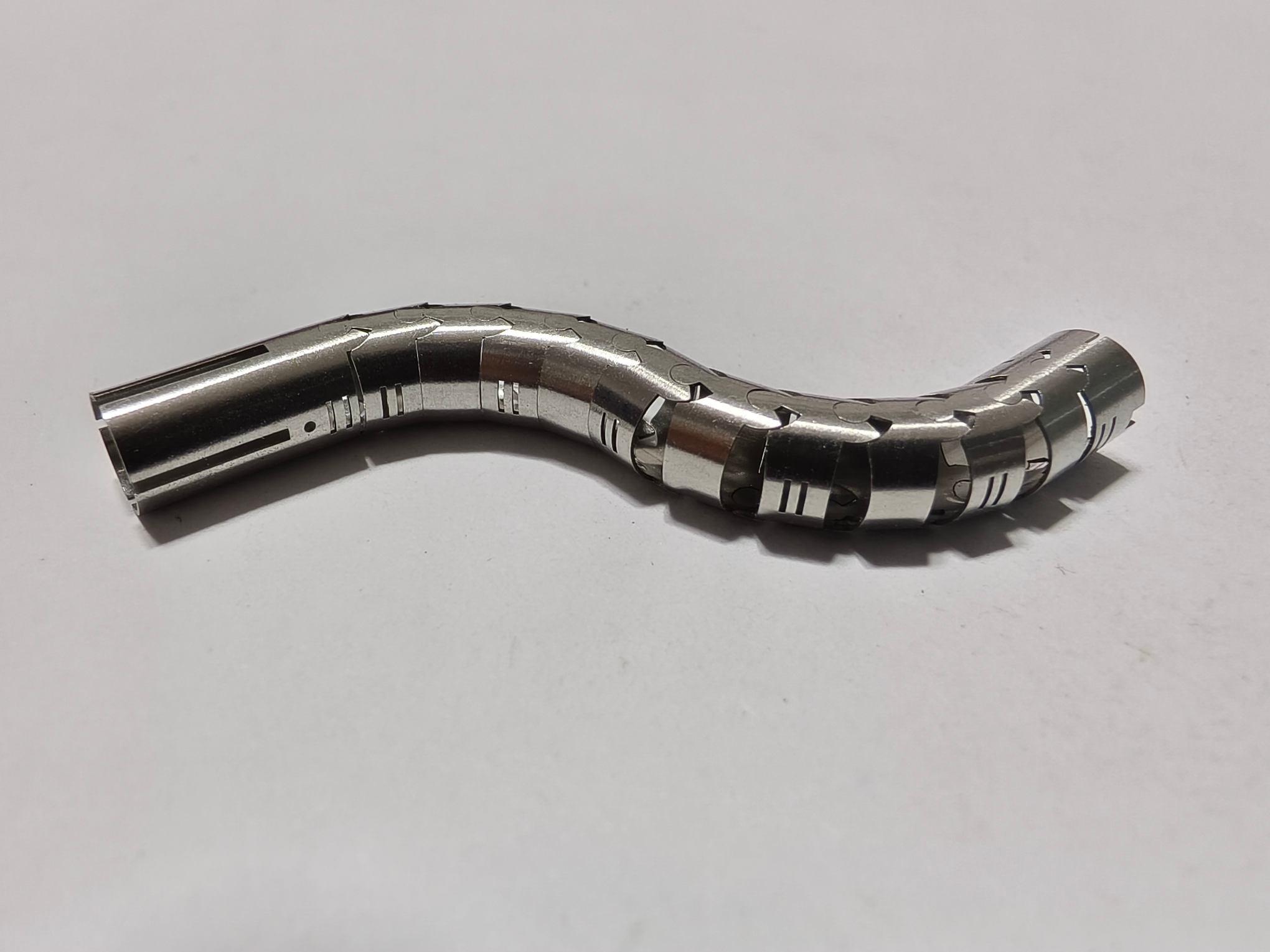

Cắt plasma CNC cho các tấm có độ dày trung bình từ 6mm đến 50mm, mang lại tốc độ xử lý nhanh và chi phí thấp cho gia công thô hàng loạt. Chúng tôi đã cung cấp dịch vụ cắt CNC tùy chỉnh cho các ngành công nghiệp bao gồm kết cấu thép, tủ khung, thang máy, máy nông nghiệp và máy xây dựng, với công suất xử lý hàng tháng là 30 tấn và tỷ lệ giao hàng đúng hạn 99%.

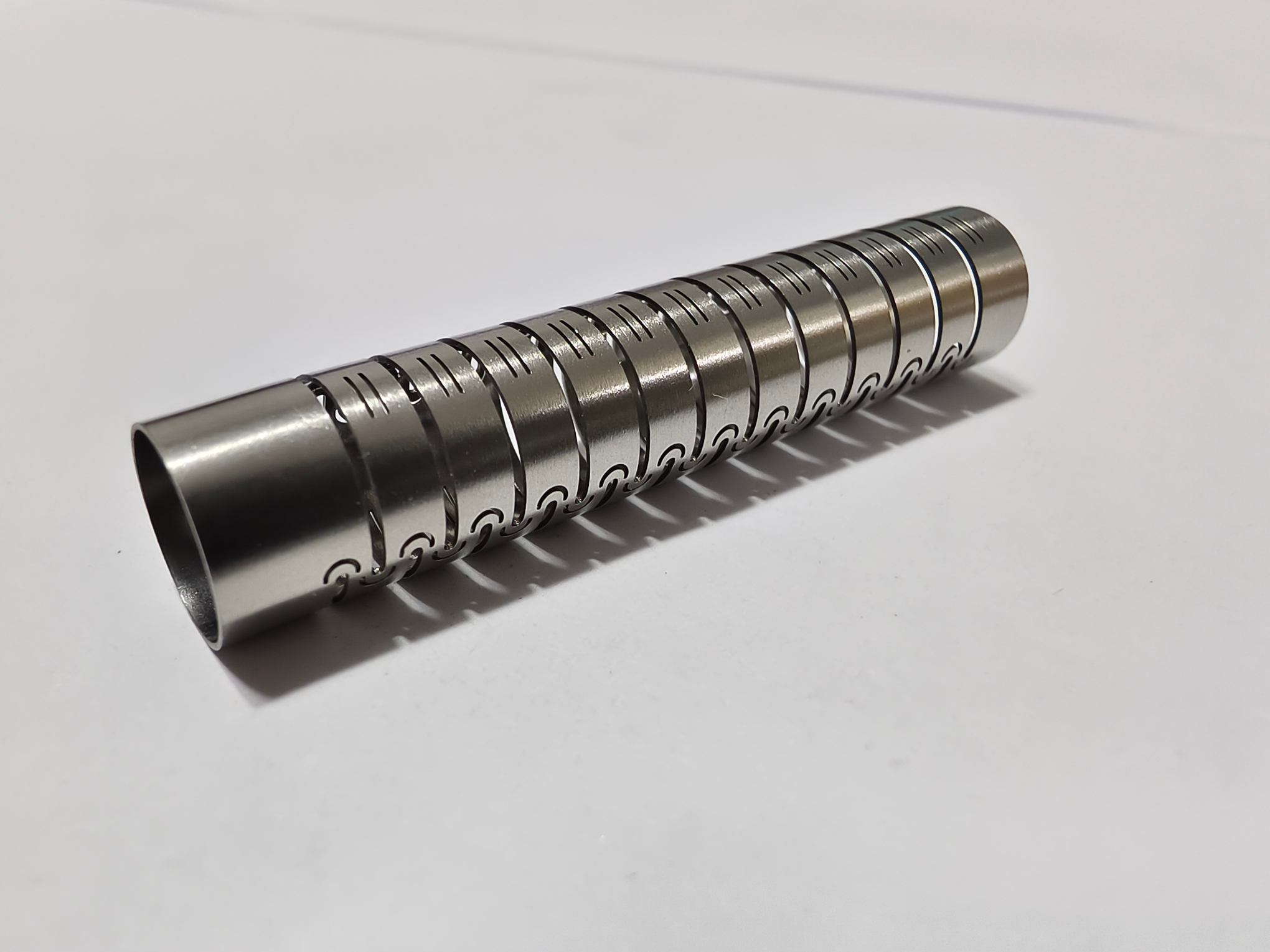

Đối với các ứng dụng yêu cầu vùng chịu ảnh hưởng nhiệt bằng không, chúng tôi sử dụngThiết bị xử lý laser dẫn hướng bằng nước LCS800. Thông số kỹ thuật chính:
| tham số | Đặc điểm kỹ thuật |
| Bước sóng Laser | 532nm |
| Công suất laze | 20--200 W |
| Áp lực nước tối đa | 600 thanh |
| Chiều rộng Kerf tối thiểu | 0,030mm |
Lợi thế cốt lõi:Chùm tia laze được truyền qua sự phản xạ bên trong toàn phần dưới dạng tia nước có kích thước micron, đạt được vùng ảnh hưởng nhiệt bằng không, không có vết nứt vi mô và không lắng đọng mảnh vụn --- các vết cắt song song không có hình chữ V.
Các ứng dụng điển hình: Cacbua silic, vật liệu tổng hợp CFRP, thiết bị bán dẫn và các vật liệu nhạy nhiệt khác.
| độ chính xác chiều | OD | NHẬN DẠNG | SW | SH | DA |
| đơn vị:±/mm | 0.005 | 0.008 | 0.002 | 0.005 | 0.0001 |
| Độ chính xác hình học | sự tròn trịa | tính đồng trục | sự đối xứng | độ đồng tâm | chạy vòng tròn |
| đơn vị:±/mm | 0.002 | 0.005 | 0.008 | 0.005 | 0.005 |
| năng lực sản xuất | 1~999999 chiếc | 1~999999 chiếc | 1~999999 chiếc | 1~999999 chiếc | 1~999999 chiếc |
| chu kỳ sản xuất | 3-20 ngày | 3-20 ngày | 3-20 ngày | 3-20 ngày | 3-20 ngày |

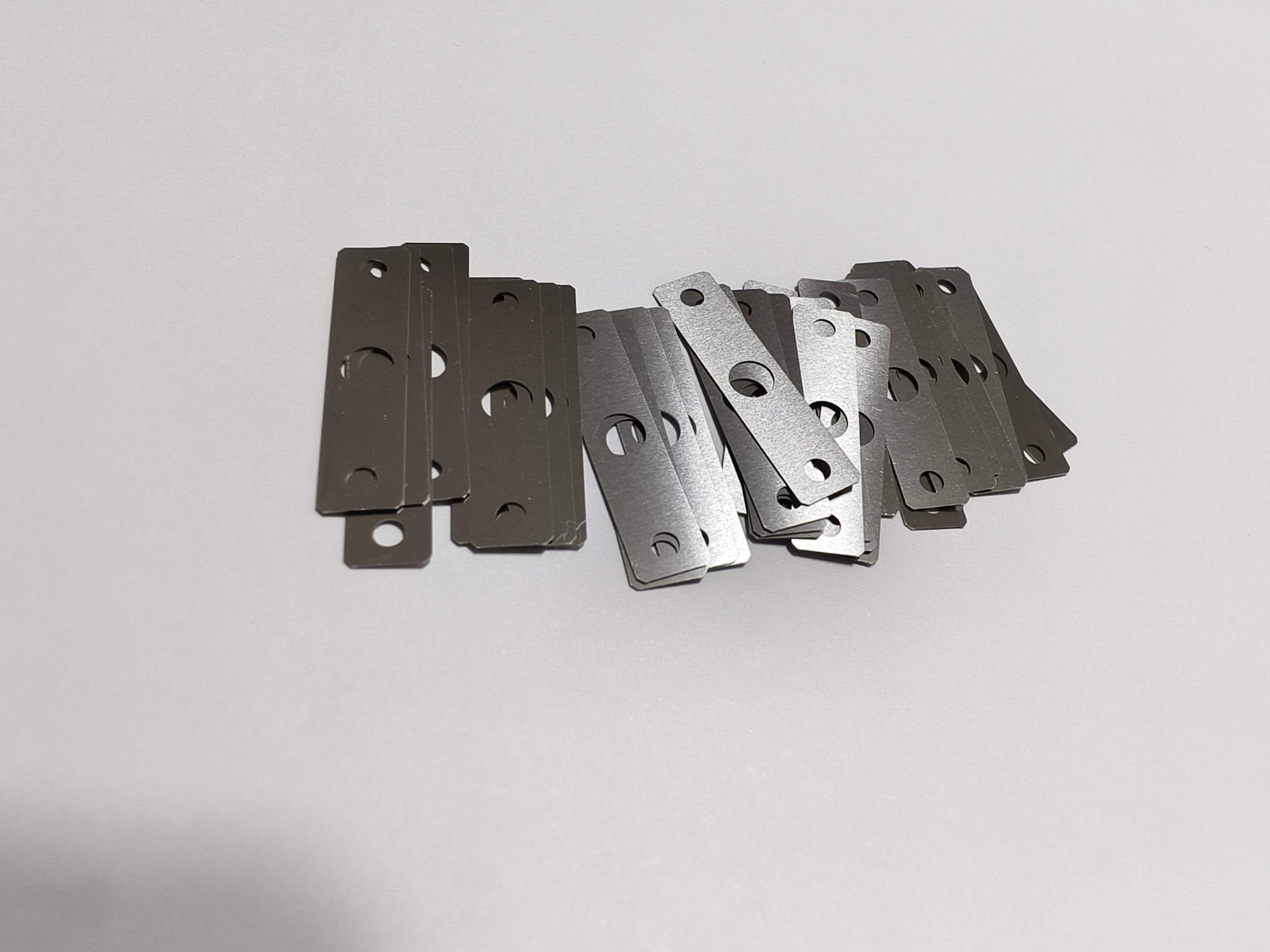

Miếng chêm siêu mỏng này được làm từ thép không gỉ không từ tính 304 nhập khẩu, chủ yếu được sử dụng làm miếng đệm cách ly bên trong động cơ servo vi mô cho một nhà sản xuất thiết bị tự động hóa Châu Âu. Nó đóng vai trò như một thành phần cách ly từ tính quan trọng trong các cụm truyền động chính xác.
| tham số | Yêu cầu |
| Vật liệu | Nhập khẩu thép không gỉ 304 không từ tính |
| độ dày | 0,5mm ± 0,002mm |
| Độ phẳng | ≤ 0,002mm |
| Bề mặt | Không có vết dụng cụ, vết trầy xước hoặc vết lõm |
| Thuộc tính từ tính | Vi từ hoặc hoàn toàn không từ tính (< 0,02mT) |
| Kích thước tổng thể | Chiều dài 43,96mm, Chiều rộng 9,00mm |
| lỗ gắn | 2× Φ2.10 lỗ xuyên, 2× Φ2.20 lỗ chìm, 1× Φ3.2 lỗ định vị |
| Dung sai vị trí lỗ | ± 0,003mm |
Tại sao đây là một thách thức:Khách hàng trước đây đã tiếp cận ba cửa hàng gia công địa phương --- tất cả các mẫu đều không thành công. Vật liệu siêu mỏng 0,5mm dễ bị rung và cong vênh trong quá trình kẹp thông thường. Đạt được độ phẳng 0,002mm trên một tấm mỏng như vậy là cực kỳ khó khăn và việc duy trì các đặc tính không từ tính sau khi gia công đòi hỏi các bước khử từ và giảm ứng suất chuyên dụng.
| tham số | Mẫu 1 | Mẫu 2 | Mẫu 3 | Yêu cầu |
| Chiều dài tổng thể | 43,959mm | 43,961mm | 43,958mm | 43,96 ± 0,02mm |
| Chiều rộng tổng thể | 8,999mm | 9,001mm | 9.000mm | 9,00 ± 0,02mm |
| độ dày | 0,501mm | 0,499mm | 0,500mm | 0,5 ± 0,002mm |
| Độ phẳng | 0,0012mm | 0,0015mm | 0,0009mm | ≤ 0,002mm |
| Từ tính dư | 0,013mT | 0,008mT | 0,010mT | < 0,02mT |
| Độ nhám bề mặt | Tăng 0,008μm | Tăng 0,016μm | Ra 0,009μm | Ra 0,02μm |
Kết quả của khách hàng:Tỷ lệ làm lại động cơ của khách hàng giảm từ 15% xuống 0 trong sáu đợt liên tiếp. Hiệu suất lắp ráp được cải thiện 32%. Khách hàng hiện đã đặt hàng năm trên 80.000 chiếc cho bộ phận này.
"Quy trình cắt CNC tùy chỉnh và hệ thống kiểm tra toàn diện của Sanluo đã giải quyết được vấn đề khó khăn kéo dài hai năm. Rất ít cửa hàng có thể đạt được độ phẳng 0,002mm trên tấm 0,5mm --- chúng tôi đã tìm được đối tác lâu dài của mình." --- Lời chứng thực của khách hàng bằng văn bản.
Lớp vỏ thành mỏng này được làm từ đồng thau H62 và đóng vai trò là cấu trúc đỡ lõi bên trong các cảm biến quang điện có độ chính xác cao công nghiệp. Bộ phận phải chịu được môi trường nhiệt độ không đổi và kết hợp với đầu dò lò xo, vòng đệm và chốt định vị có khớp nối chính xác.
| tham số | Yêu cầu |
| Chiều dài tổng thể | 1,55mm ± 0,05mm |
| Đường kính ngoài tối đa | 80,31mm |
| Độ dày của tường | 0,55mm (một mặt) |
| Độ đồng trục | 0,01mm |
| Bề mặt hoàn thiện (mặt giao phối) | Ra 0,8 |
| Rãnh bên trong | Độ sâu 0,85 ± 0,02mm, Chiều rộng 0,55 ± 0,02mm, Bán kính R0,03 |
| Dung sai (IT1804‑2000) | ± 0,02 ~ ± 0,05mm đối với kích thước chung |
Tại sao các nhà cung cấp trước đó thất bại:Ba cửa hàng khác đã thử lấy mẫu nhưng đều bị loại bỏ do thành bị biến dạng, độ đồng trục vượt quá dung sai và có gờ bên trong rãnh hẹp. Thành mỏng 0,55mm cực kỳ dễ vỡ và có xu hướng rung hoặc biến dạng trong quá trình quay thông thường.
| tham số | Mẫu 1 | Mẫu 2 | Mẫu 3 | Yêu cầu |
| Chiều dài tổng thể | 1,53mm | 1,56mm | 1,54mm | 1,55 ± 0,05mm |
| Độ dày của tường | 0,548mm | 0,551mm | 0,549mm | 0,55mm (danh nghĩa) |
| Độ đồng trục | 0,007mm | 0,006mm | 0,008mm | ≤ 0,01mm |
| Độ sâu rãnh | 0,842mm | 0,853mm | 0,847mm | 0,85 ± 0,02mm |
| Chiều rộng rãnh | 0,551mm | 0,549mm | 0,552mm | 0,55 ± 0,02mm |
| Độ nhám bề mặt (giao phối) | Ra 0,65 | Ra 0,72 | Tăng 0,68 | Ra 0,8 |
Kết quả của khách hàng:Tỷ lệ sai sót giảm từ 42% (nhà cung cấp trước) xuống 0% sau khi giao 10.000 chiếc. Độ lệch tín hiệu cảm biến giảm 90% và chi phí làm lại sau bán hàng của khách hàng giảm 70%. Hiện họ đã đặt hàng định kỳ hàng tháng với số lượng 8.000--12.000 chiếc.
Cam kết của chúng tôi về chất lượng được hỗ trợ bởi thiết bị kiểm tra toàn diện và chứng nhận ISO9001:2008. Chúng tôi triển khai nhiều loại dụng cụ đo lường:
Phần mềm tối ưu hóa lồng thông minh tối đa hóa việc sử dụng vật liệu trong khi vẫn duy trì độ chính xác. Công suất xử lý hàng tháng của chúng tôi đạt 30 tấn với tỷ lệ giao hàng đúng hạn 99%, phục vụ các ngành công nghiệp bao gồm kết cấu thép, tủ khung, thang máy, máy nông nghiệp và máy xây dựng.
Sẵn sàng để thảo luận về dự án của bạn?Gửi cho chúng tôi bản vẽ 2D/3D của bạn để được đánh giá và báo giá kỹ thuật miễn phí. Giám đốc kỹ thuật cấp cao của chúng tôi sẽ đích thân xem xét các yêu cầu của bạn và đề xuất chiến lược cắt CNC tối ưu.
|
|
|
|
