Gia công CNC có độ chính xác cao

Sanluo Precision là nhà sản xuất và cung cấp gia công CNC có độ chính xác cao chuyên nghiệp tại Trung Quốc, với 18 năm tích lũy kỹ thuật trong lĩnh vực sản xuất chính xác cấp micron, cung cấp cho khách hàng dịch vụ gia công có độ chính xác cao chất lượng cao. Chúng tôi cung cấp các dịch vụ gia công có độ chính xác cao, tùy chỉnh chuyên nghiệp cho ngành hàng không vũ trụ, dụng cụ chính xác, thiết bị y tế, thiết bị bán dẫn và các ngành công nghiệp khác, đồng thời hỗ trợ tùy chỉnh các bộ phận phức tạp và khó khăn. Chúng tôi có thể thực hiện sản xuất hàng loạt các bộ phận phức tạp với cấp độ chính xác IT1-IT6, đáp ứng đầy đủ các yêu cầu nghiêm ngặt của ngành sản xuất cao cấp về gia công CNC có độ chính xác cao.

Gửi yêu cầu

Mô tả Sản phẩm

Khả năng gia công chính xác cao

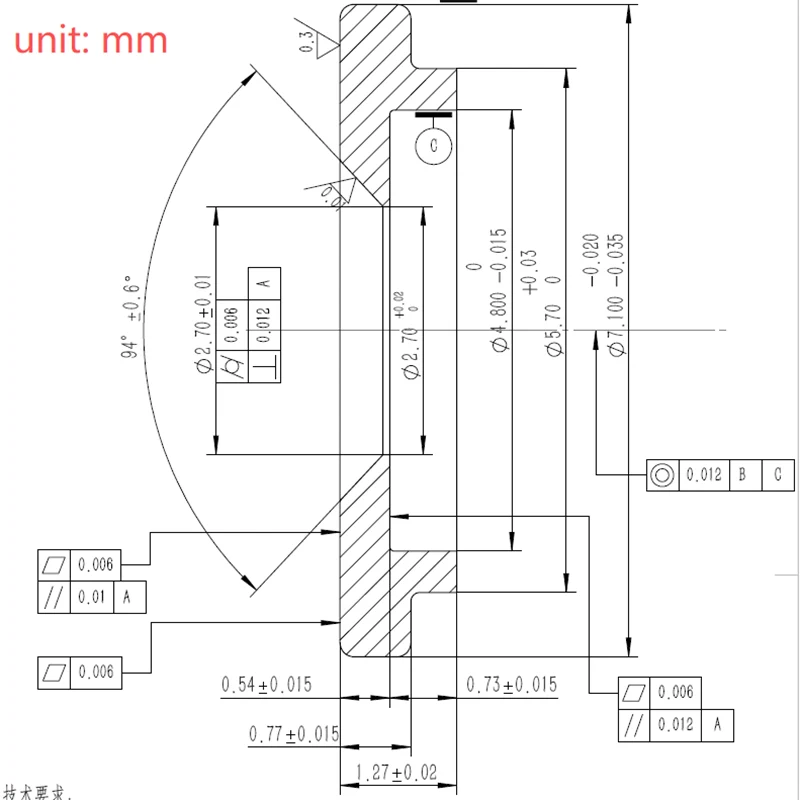

Gia công CNC có độ chính xác cao của Sanluo Precision có độ chính xác cực cao: Độ chính xác về kích thước (dung sai đường kính ± 0,001-0,005mm, dung sai chiều dài ± 0,003-0,008mm, dung sai khoảng cách lỗ ± 0,001mm, độ chính xác phù hợp cấp H2/H3, đạt cấp IT2/IT3); độ chính xác hình học (độ tròn 0,001-0,003mm, độ trụ 0,001-0,005mm, độ đồng tâm 0,002-0,005mm, độ phẳng 0,0005-0,008mm, độ vuông góc 0,002-0,01mm, độ song song 0,002-0,01mm, độ đảo 0,002-0,015mm); chất lượng bề mặt (độ nhám bề mặt Ra0,1-0,8μm, gia công chính xác Ra0,2μm, gia công siêu chính xác Ra0,05-0,1μm gần với cấp quang học); độ lặp lại (Tính nhất quán về kích thước của sản xuất hàng loạt ± 0,002mm, CPK ≥2,0, khả năng sigma 6σ, chỉ số khả năng xử lý PPK ≥1,67).

Độ chính xác của máy trạm

độ chính xác chiều	L(X)	W(Y)	H(Z)	SH	SW
đơn vị:±/mm	0.001	0.0005	0.0001	0.002	0.002
Độ chính xác hình học	độ phẳng	sự song hành	sự vuông góc	sự gồ ghề	sự đối xứng
đơn vị:±/mm	0.0003	0.001	0.001	Ra0,05	0.001
năng lực sản xuất	1~999999 chiếc	1~999999 chiếc	1~999999 chiếc	1~999999 chiếc	1~999999 chiếc
chu kỳ sản xuất	3-20 ngày	3-20 ngày	3-20 ngày	3-20 ngày	3-20 ngày

Kiểm soát quy trình có độ chính xác cao

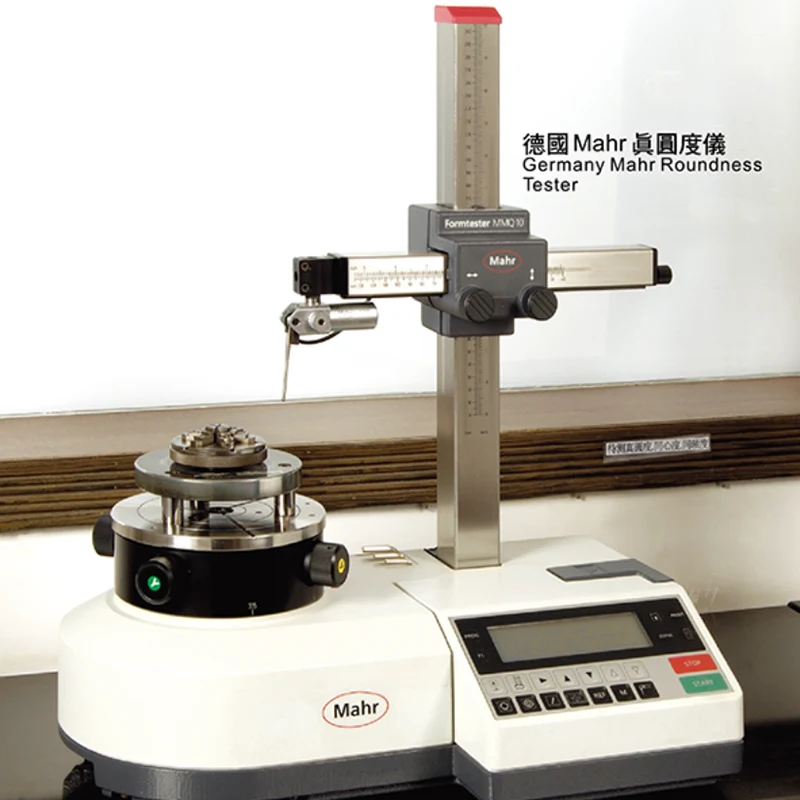

Là nhà sản xuất chuyên nghiệp về gia công CNC có độ chính xác cao, Sanluo Precision thực hiện kiểm soát quy trình nghiêm ngặt: thiết kế quy trình tối ưu hóa lộ trình quy trình với phân tích phần tử hữu hạn FEA; Lập trình CAM sử dụng phần mềm như UG NX và PowerMill với độ chính xác đường chạy dao 0,0005mm; thông số cắt (độ sâu cắt hoàn thiện 0,01-0,05mm, tốc độ tiến dao 0,005-0,03mm/r, tốc độ 3000-10000 vòng / phút); Kiểm tra CMM 100% cho bài viết đầu tiên, giám sát SPC thời gian thực trong quá trình, CPK ≥2.0; quản lý chính xác tuổi thọ dụng cụ, độ chính xác của dụng cụ ± 0,0005mm. Các lĩnh vực ứng dụng: siêu hợp kim gốc niken của trục chính động cơ (độ tròn 0,002mm, cân bằng động cấp G0.4), dụng cụ chính xác (độ lệch trục quang học 0,001mm, Ra0,05μm bề mặt), thiết bị y tế (độ chính xác hợp kim titan TC4 ± 0,002mm, tuổi thọ mỏi >10 triệu lần), thiết bị bán dẫn (độ phẳng của robot chuyển wafer 0,002mm). Chúng tôi đã cung cấp các dịch vụ gia công CNC có độ chính xác cao tùy chỉnh cho Foxconn, Zeiss, Medtronic, Huawei và các doanh nghiệp khác, với sản lượng hàng năm là 800.000 chiếc và tỷ lệ đạt tiêu chuẩn là 99,95%.

Thông số kỹ thuật thiết bị

Danh mục thông số	Chi tiết thông số
Mẫu thiết bị	UVM-450D(H)
Thương hiệu/Xuất Xứ	TOSHIBA (Nhật Bản)
Định vị cốt lõi	Gia công siêu chính xác ở cấp độ nano
Số trục	/
Hệ thống trục chính	Được trang bị trục xoay khí động học để đạt được độ chính xác quay cực cao
Nguồn cấp dữ liệu và đo lường	Độ chính xác của cấu trúc thức ăn lên tới 0,01µm, được trang bị thang đo tuyến tính với độ phân giải lên tới 0,002µm
Công nghệ truyền động	Áp dụng công nghệ điều khiển truyền động động cơ tuyến tính và đường ray dẫn hướng tuyến tính có độ chính xác cao
Phạm vi gia công	Hành trình trục X/Y/Z: 450 mm / 450 mm / 250 mm; Diện tích bàn làm việc: 500×500 mm
Hệ thống CNC	FANUC Series 30i-Model B
Ứng dụng điển hình	Phụ kiện quang học, bộ phận liên quan đến chất bán dẫn, khuôn tấm dẫn hướng ánh sáng cho màn hình LCD vừa và nhỏ và gia công CNC có độ chính xác cao khác

Danh mục thông số	Chi tiết thông số
Mẫu thiết bị	MMC 600-900
Định vị cốt lõi	Gia công dọc có độ chính xác cực cao, chất lượng bề mặt quang học
Số trục	3 trục (có thể mở rộng thành 4 trục bằng cách thêm trục Y, trục A hoặc trục C)
Công nghệ giường	Đế đá granite với hệ thống cách ly rung động thụ động
Độ chính xác của phím	Độ phẳng 0,1μm (trong đường kính 100mm), độ nhám bề mặt Ra 2 nm
Lợi thế cốt lõi	Đạt được chất lượng bề mặt quang học trên nhiều loại vật liệu bằng cách sử dụng các công cụ kim cương
Ứng dụng điển hình	Gia công CNC có độ chính xác cao của các bộ phận có độ chính xác quang học và cơ khí
