Phay đầu vi mô

Công nghệ phay cuối

Phay ngón vi mô của Sanluo Precision sử dụng dao phay ngón vi mô để xử lý các mặt phẳng và khoang. Các loại máy cắt bao gồm máy nghiền đầu phẳng, máy nghiền đầu bi và máy nghiền đầu bán kính góc có đường kính φ0,1-2mm. Cắt một mặt để phay đầu, có độ phẳng bề mặt 0,002mm và độ nhám bề mặt Ra0,1-0,6μm. Chiều rộng rãnh tối thiểu để phay rãnh hẹp là 0,015mm, tỷ lệ chiều sâu-chiều rộng để gia công rãnh sâu là ≥8:1, với đáy rãnh phẳng và độ thẳng đứng của thành bên >88°. Phay nội suy xoắn ốc được áp dụng để phay lỗ vi mô, với đường kính lỗ 0,05-5mm, độ tròn 0,001mm và độ nhám thành lỗ Ra0,2μm, tốt hơn so với khoan. Phay bước nhiều lớp để gia công từng bước, với chiều cao một lớp 0,1-1mm, độ song song bề mặt bước 0,01mm và độ vuông góc 90°±5′.

Độ chính xác của trạm

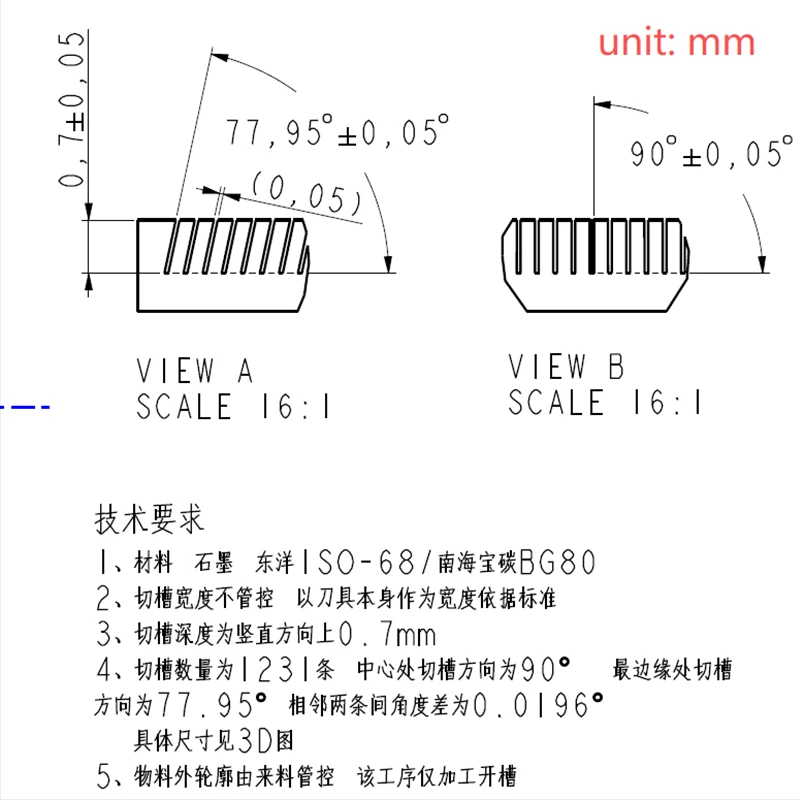

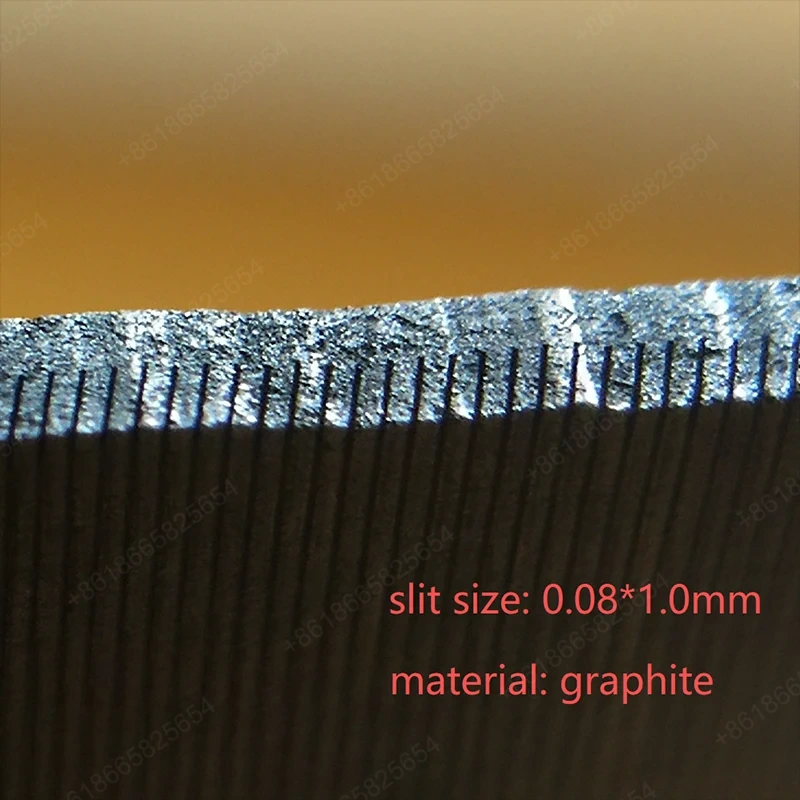

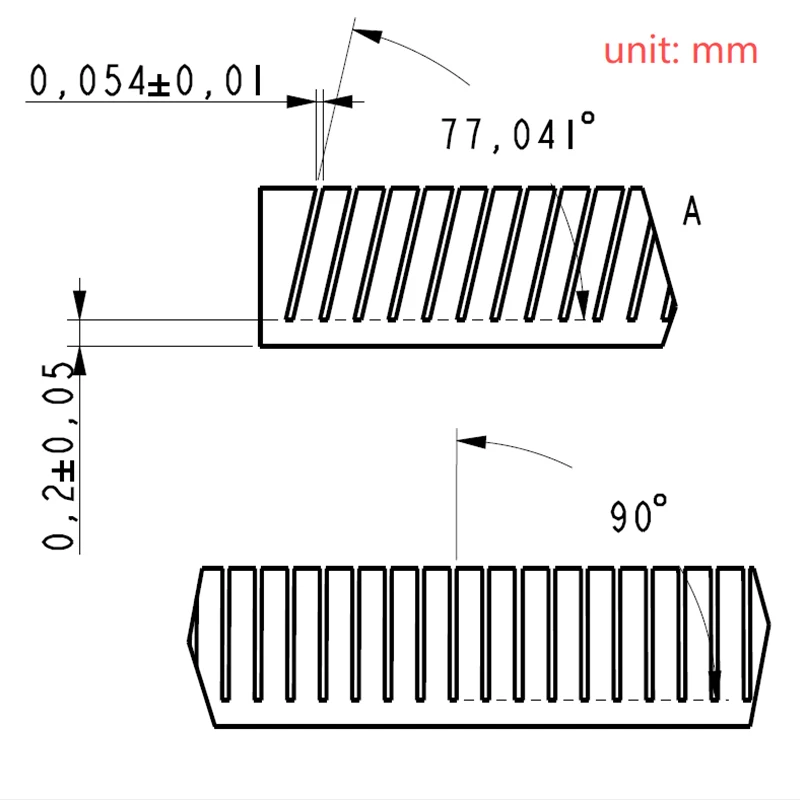

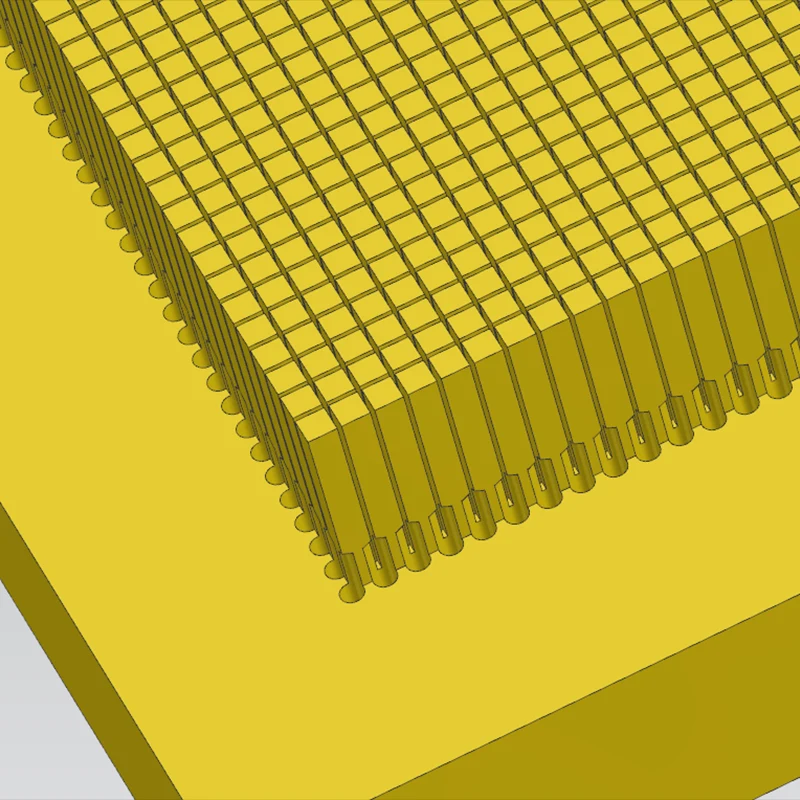

Khắc chính xác các rãnh hẹp và lỗ siêu nhỏ

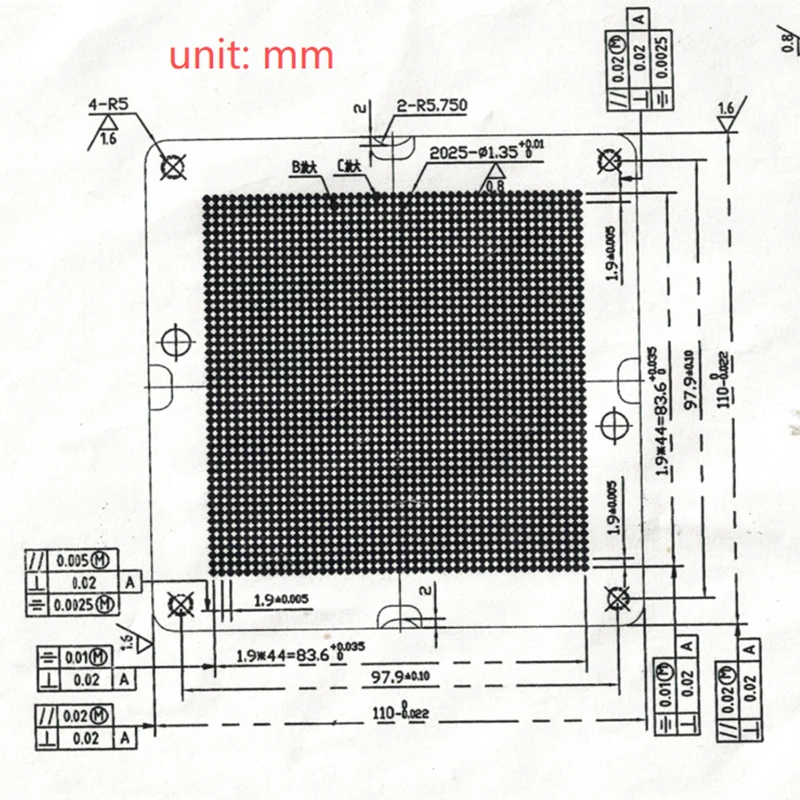

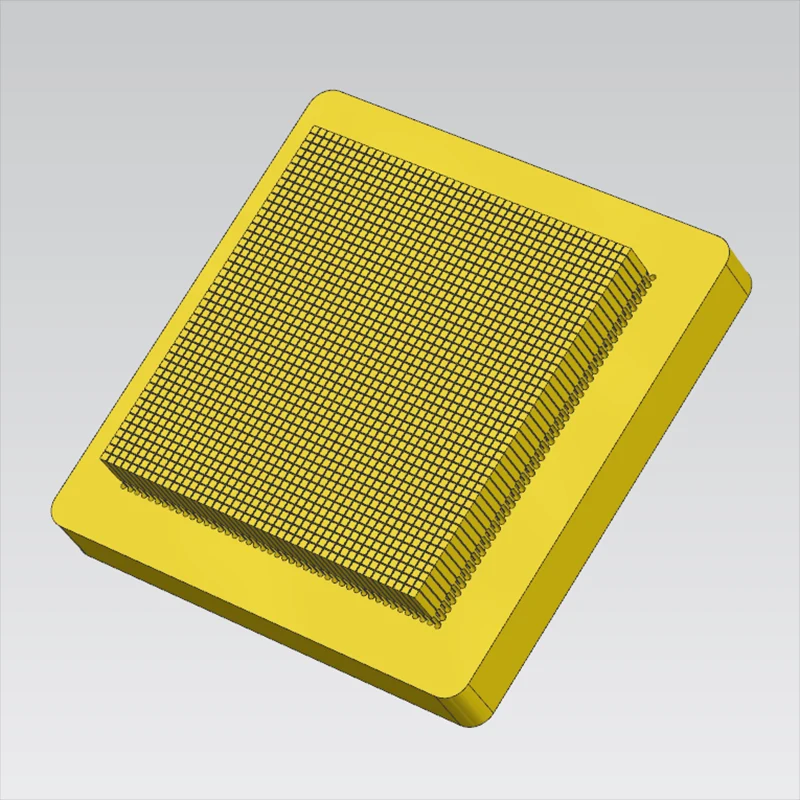

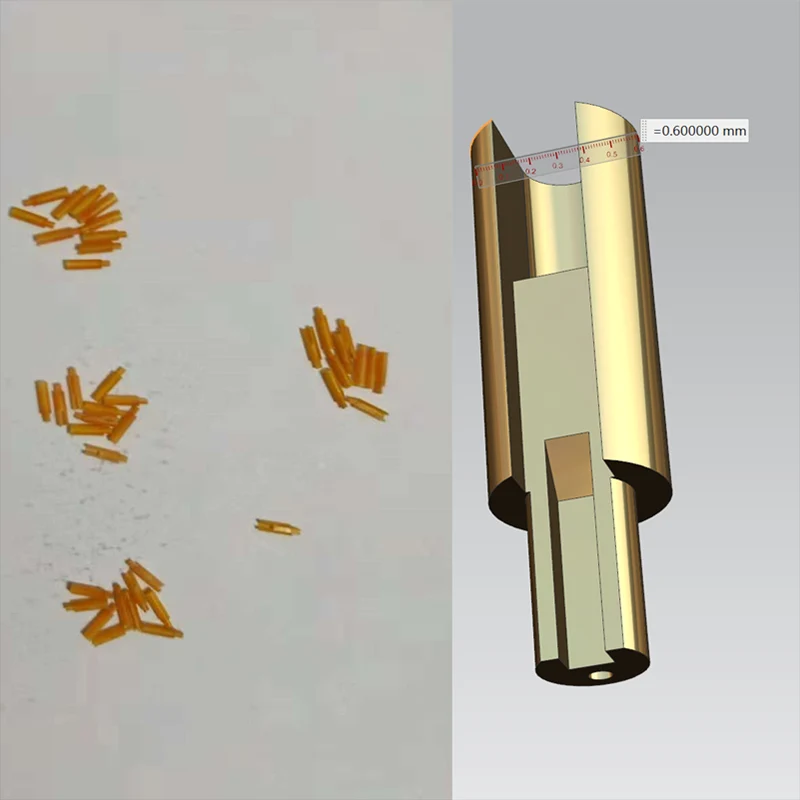

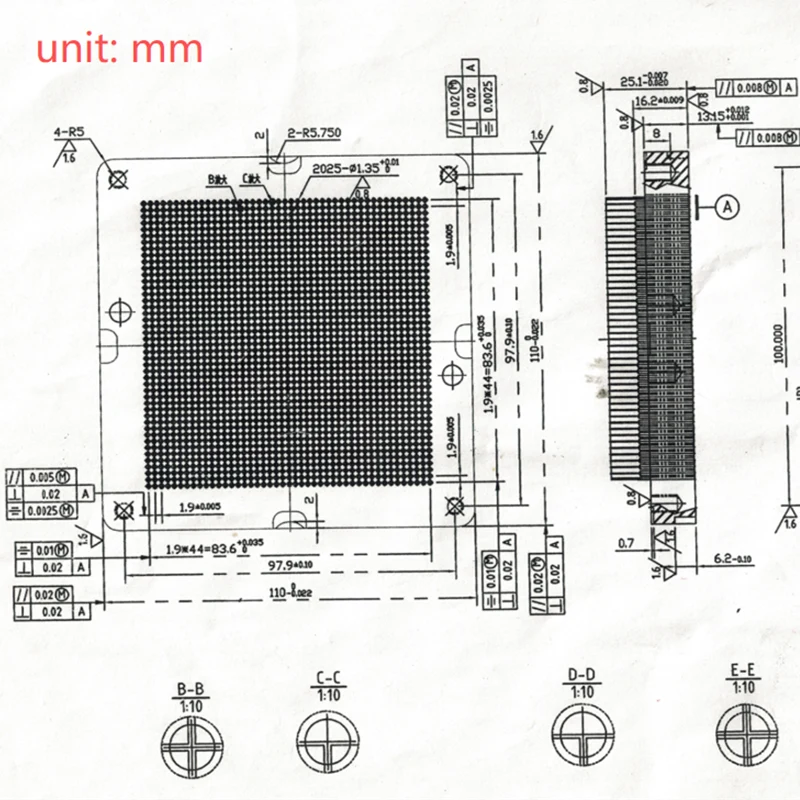

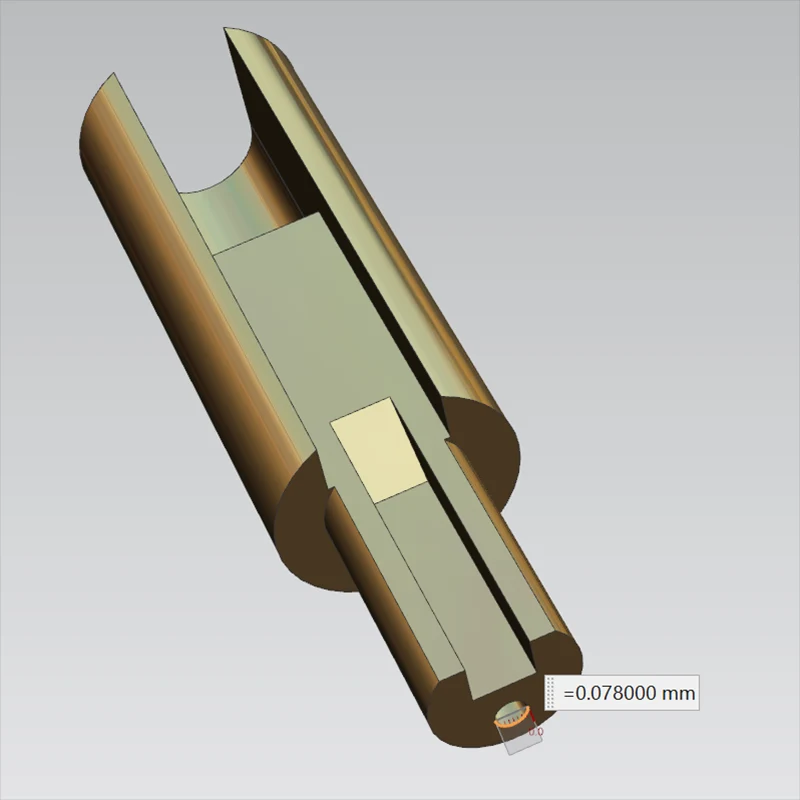

Nhà máy xử lý của Sanluo Precision chuyên phay đầu vi mô, bao gồm các rãnh hẹp và lỗ siêu nhỏ: gia công rãnh hẹp với chiều rộng rãnh 0,05-2mm, độ sâu rãnh 20mm và tỷ lệ chiều rộng chiều sâu 8: 1, sử dụng dao phay cuối φ0,04-0,5mm để phay nhiều lớp với độ dày một lớp 0,2-0,5mm, độ phẳng đáy rãnh 0,001mm, độ song song của thành bên 0,001mm và góc vuông R<0,01mm; phay lỗ siêu nhỏ có đường kính lỗ φ0,02-3mm và độ sâu 30mm để gia công lỗ sâu, sử dụng phay nhấn xoắn ốc với cấp liệu tròn, độ chính xác đường kính lỗ ± 0,005mm, độ tròn 0,003mm, lỗ lỗ không có gờ và thành lỗ nhẵn với Ra0,4μm, tốt hơn so với lỗ khoan; các lỗ có hình dạng đặc biệt (lỗ vuông, lỗ thắt lưng, lỗ viền hình đặc biệt) với khả năng lập trình linh hoạt và độ chính xác cao.

Ưu điểm gia công rõ ràng

Là nhà sản xuất chuyên nghiệp về phay đầu vi mô, chúng tôi được trang bị trục chính điện tốc độ cao với tốc độ quay 60000 vòng/phút và độ đảo kẹp dao cắt <0,002mm, đảm bảo gia công ổn định. Các lĩnh vực ứng dụng rất rộng: dụng cụ chính xác (bộ dao động tinh thể thạch anh có rãnh hẹp chiều rộng 0,3 mm; độ song song bước màng cảm biến 0,005 mm), bao bì điện tử (dây dẫn rãnh siêu nhỏ trên nền gốm; đường kính lỗ siêu nhỏ trên bo mạch IC φ0,8 mm), thiết bị quang học (đầu ống sắt quang có độ phẳng 0,003 mm; bước khớp của giá đỡ thấu kính có độ chính xác 0,005 mm), thiết bị cấy ghép y tế (rãnh dẫn hướng đinh xương; lỗ dưới ren cấy ghép có độ côn chính xác). Phay vi mô có những ưu điểm rõ ràng: độ chính xác cao với dung sai biên dạng ±0,002mm và độ nhám Ra0,1μm, độ linh hoạt cao với lập trình một lần cho mọi hình dạng, gia công không căng thẳng với biến dạng bộ phận thành mỏng <0,01mm, phay tốc độ cao với bề mặt nhẵn và nhiều loại vật liệu có thể gia công (thép, nhôm, đồng, titan, gốm sứ dưới HRC60). Chúng tôi đã cung cấp dịch vụ gia công CNC vi mô tùy chỉnh cho các doanh nghiệp như Apple, Huawei, Siemens, Medtronic, v.v., với sản lượng hàng năm là 300.000 bộ phận thu nhỏ.

Thông số kỹ thuật của thiết bị phay đầu vi mô
