tiện vi mô

Ưu điểm công nghệ

Tiện vi mô của chúng tôi xử lý các bộ phận quay thu nhỏ trên máy tiện chính xác. Phạm vi gia công: đường kính ngoài φ0,04 ～ 10mm, đường kính trong φ0,02 ～ 8 mm, chiều dài ≤100mm. Độ chính xác quay: độ chính xác đường kính ± 0,003mm, độ tròn 0,002mm, độ trụ 0,003mm, độ đồng tâm 0,005mm, độ nhám bề mặt Ra0,2-0,6μm. Dao cắt là dụng cụ tiện hoàn thiện bằng cacbua kim cương hoặc xi măng có bán kính đầu R0,1-0,4mm. Thông số cắt: tốc độ trục chính 5000 vòng/phút đến 50000 vòng/phút, tốc độ tiến dao 0,005 mm/r đến 0,05 mm/r, độ sâu cắt 0,01 mm đến 0,3 mm. Làm mát đủ chất lỏng cắt có thể làm giảm biến dạng nhiệt và cải thiện chất lượng bề mặt.

Độ chính xác của trạm quay vi mô

Công suất gia công tiện

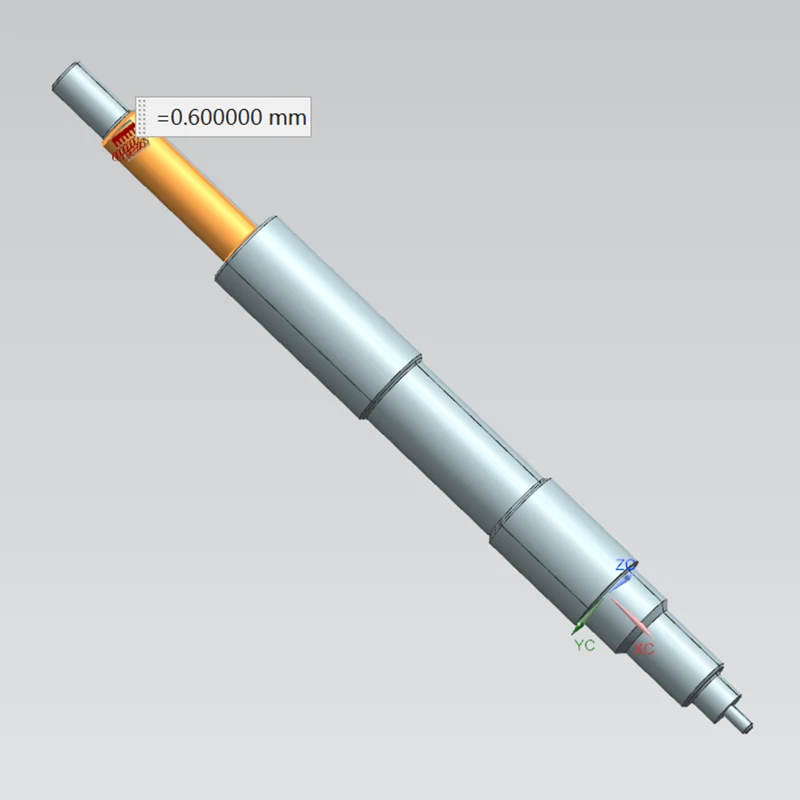

Nhà máy gia công của Sanluo Precision có công suất tiện vi mô toàn diện: tiện hình trụ (bề mặt hình trụ, mặt côn, mặt cầu, bề mặt định hình có đường kính φ0.1～10mm, độ tròn 0.002mm, Ra0.3μm), tiện mặt đầu (độ phẳng 0.005mm, độ vuông góc 0.01mm, vát cạnh C0.1～0.5mm), trục bước (bước nhiều tầng có chiều cao 0,1～5mm và góc vuông rõ ràng), tiện trong (đường kính lỗ φ0,5～8mm, tỷ lệ đường kính sâu 5:1, độ tròn 0,003mm), tiện ren (bước 0,3～2mm, góc ren 60°±10′, độ chính xác đường kính bước ±0,01mm), tiện rãnh và chia tay (chiều rộng rãnh 0,3～3mm, độ sâu rãnh 5mm).

Quy trình gia công chính xác

Là một nhà máy xử lý tiện vi mô chuyên nghiệp, chúng tôi có khả năng kiểm soát quy trình chính xác: tiện thô với độ sâu cắt 0,2～0,5mm để nhanh chóng loại bỏ vật liệu dư thừa, để lại dung sai tiện hoàn thiện là 0,1～0,2mm; tiện bán hoàn thiện với độ sâu cắt 0,05 ~ 0,15mm và độ nhám Ra1,6μm; tiện hoàn thiện với độ sâu cắt 0,01～0,03mm, độ chính xác ±0,005mm và bề mặt Ra0,4μm; tiện siêu chính xác bằng máy cắt kim cương, độ sâu cắt 0,005～0,01mm, độ chính xác ±0,002mm và bề mặt Ra0,1μm. Các biện pháp xử lý: kẹp hợp lý để giảm biến dạng, dao cắt sắc bén để giảm lực cắt, làm mát đủ để kiểm soát nhiệt độ, đo nhiều lần để điều chỉnh kịp thời.

Trường hợp ứng dụng phong phú

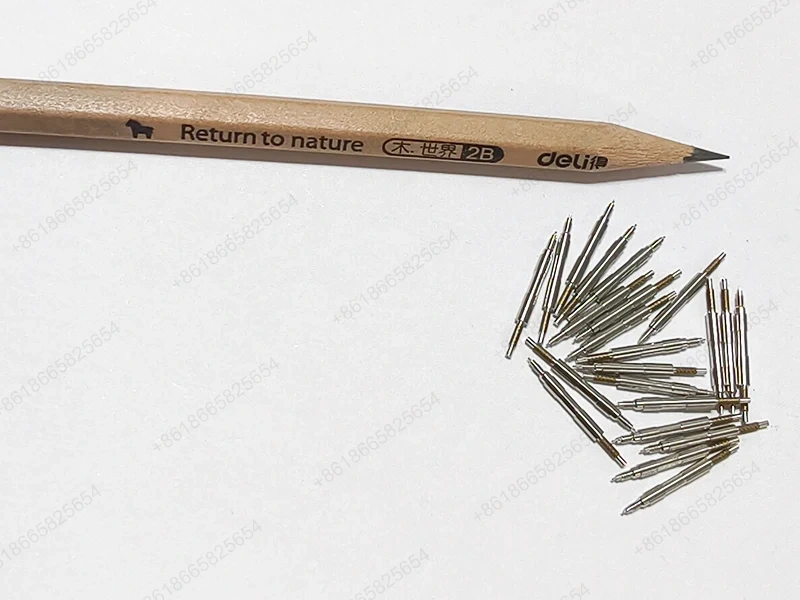

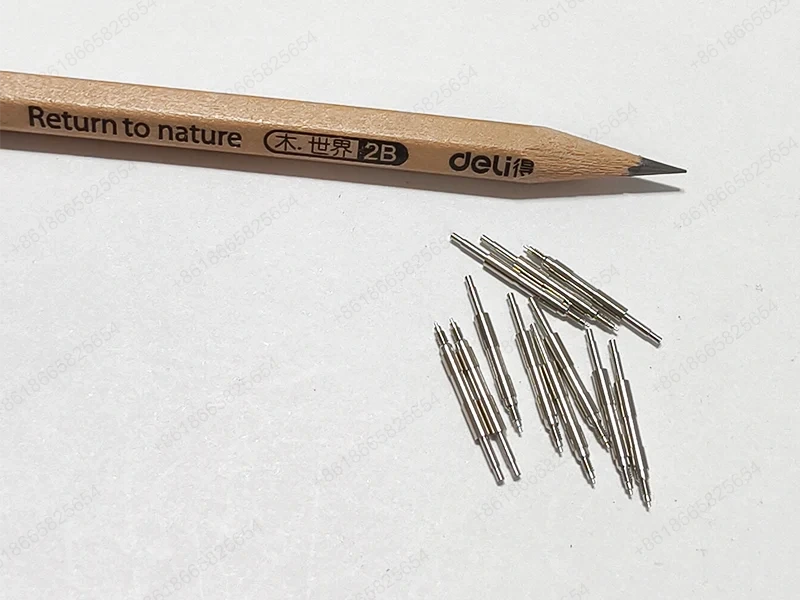

Xoay vi mô được áp dụng trong các thiết bị chính xác (trục vi mô có φ0,05-3mm, tỷ lệ chiều dài đường kính ≥20 và độ đảo 0,005mm; ống bọc siêu nhỏ có độ dày thành 0,3-0,8mm và độ đồng tâm 0,01mm), thiết bị y tế (trục khớp dụng cụ chỉnh hình có bề mặt hình cầu R1-3mm và bề mặt Ra0,3μm; giá đỡ ống kính nội soi có độ đồng tâm 0,005mm), thiết bị quang học (giá đỡ ống kính) H7 với độ vuông góc mặt đầu 0,005mm; vật liệu gốm ferrule sợi quang có độ tròn 0,002mm), giao tiếp điện tử (vỏ đầu nối có độ dày thành 0,2-0,5mm; trục động cơ siêu nhỏ có độ lệch tâm 0,05mm và cấp độ cân bằng động G2.5). Sanluo Precision đã cung cấp trực tiếp hoặc gián tiếp các dịch vụ gia công micro CNC tùy chỉnh cho các doanh nghiệp như Sony, Canon, Olympus, TE Connectivity, v.v., với sản lượng hàng năm là 3 triệu chiếc.
