Khoan lỗ siêu nhỏ

Sanluo Precision là nhà sản xuất và cung cấp máy khoan lỗ siêu nhỏ hàng đầu tại Trung Quốc, với 18 năm tích lũy kỹ thuật trong lĩnh vực gia công CNC vi mô, cung cấp cho khách hàng dịch vụ gia công CNC vi mô có độ chính xác cao. Chúng tôi cung cấp dịch vụ gia công micro CNC tùy chỉnh chuyên nghiệp cho khuôn mẫu chính xác, thiết bị điện tử, thiết bị y tế, bộ phận hàng không vũ trụ và các ngành công nghiệp khác, hỗ trợ tùy chỉnh các bộ phận phức tạp và khó khăn. Chúng tôi nhận ra khả năng khoan chính xác các lỗ nhỏ cấp micron, lỗ sâu, lỗ nghiêng và lỗ chéo, đáp ứng đầy đủ các yêu cầu nghiêm ngặt của sản xuất cao cấp về khoan lỗ siêu nhỏ.

Gửi yêu cầu

Mô tả Sản phẩm

Công nghệ gia công Micro CNC

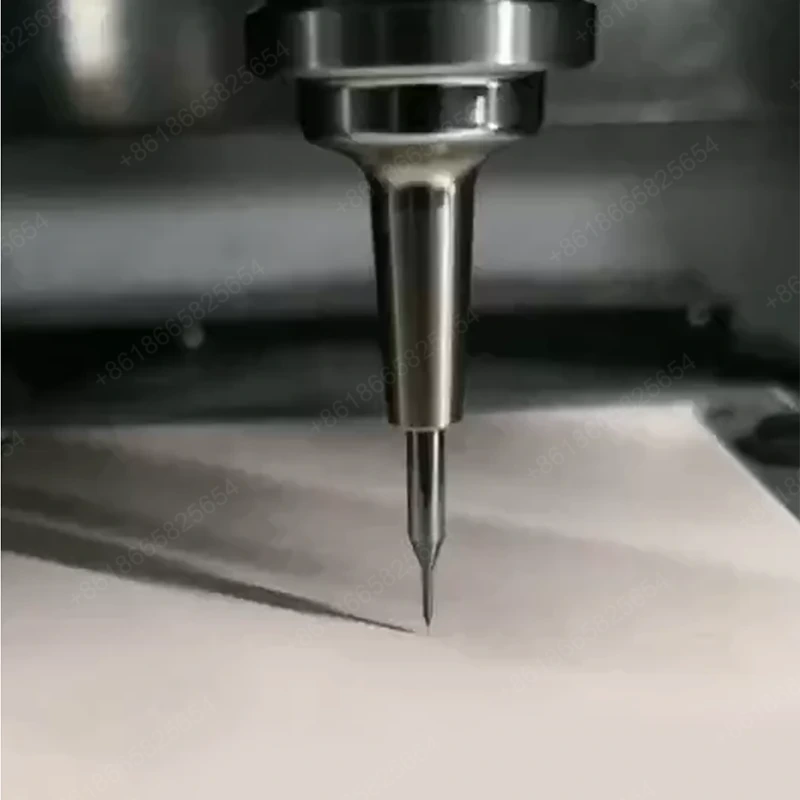

Khoan lỗ siêu nhỏ của chúng tôi sử dụng mũi khoan siêu nhỏ để khoan lỗ ở tốc độ cao. Đường kính mũi khoan là φ0,01-2mm, và các mũi khoan xoắn, mũi khoan rãnh thẳng và mũi khoan súng đều có sẵn, được làm bằng cacbua xi măng hoặc thép tốc độ cao. Độ chính xác khoan: đường kính lỗ ± 0,005-0,02mm, vị trí lỗ ± 0,01mm, độ vuông góc 0,01mm, độ tròn 0,005mm. Tỷ lệ đường kính-độ sâu tối đa để khoan lỗ sâu là 20:1, sử dụng máy khoan súng có hệ thống làm mát bên trong để loại bỏ phoi. Tốc độ quay là 5000-50000 vòng/phút và áp suất nước làm mát là 0,5-2MPa.

Độ chính xác của trạm

Độ chính xác kích thước	OD	NHẬN DẠNG	T(C)	DP	SW
đơn vị:±/mm	0.001	0.001	0.001	0.001	0.001
Độ chính xác hình học	Độ tròn	Độ đồng trục	Độ thẳng	hình trụ	tính đối xứng
đơn vị:±/mm	0.001	0.002	0.001	0.002	0.002
Năng lực sản xuất	1~999999 chiếc	1~999999 chiếc	1~999999 chiếc	1~999999 chiếc	1~999999 chiếc
Chu kỳ sản xuất	3-20 ngày	3-20 ngày	3-20 ngày	3-20 ngày	3-20 ngày

Công suất gia công khoan

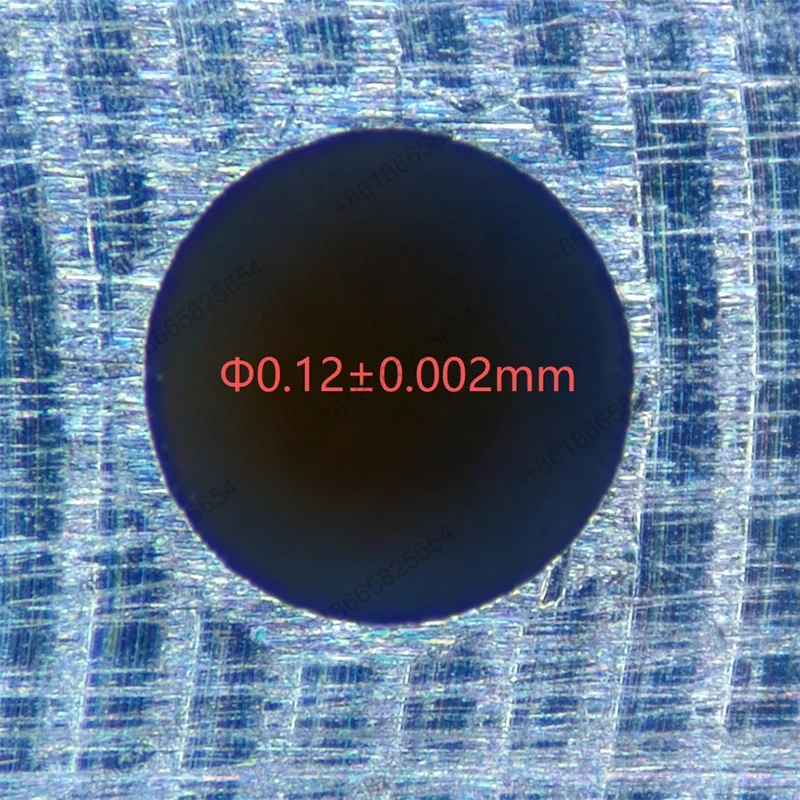

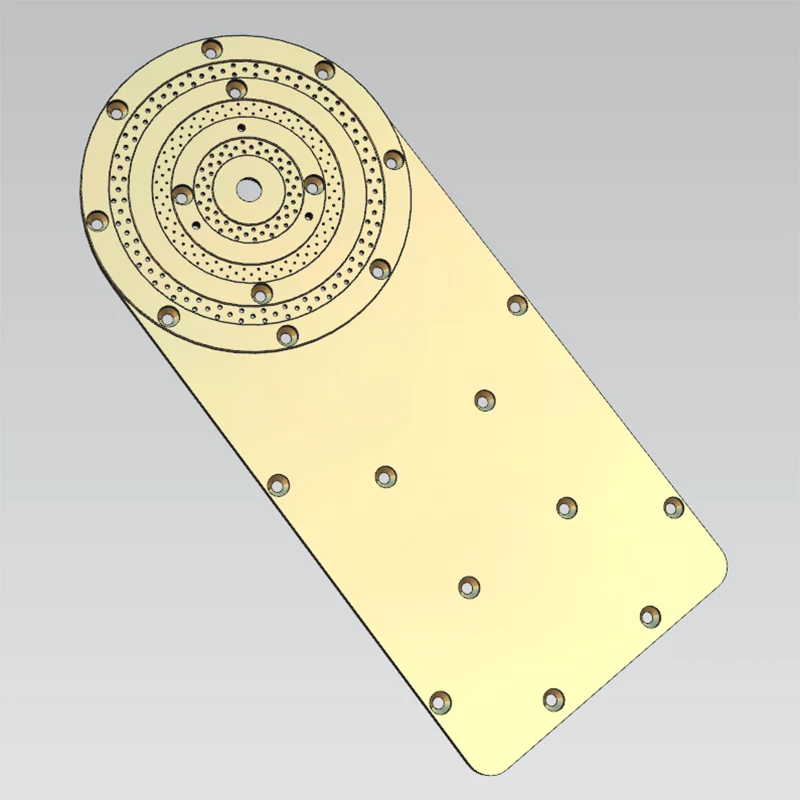

Nhà máy xử lý của Sanluo Precision có khả năng khoan lỗ vi mô toàn diện: lỗ vi mô tiêu chuẩn (đường kính φ0,1-2mm, độ sâu ≤30mm, tỷ lệ đường kính sâu ≤15:1, độ chính xác vị trí lỗ ±0,01mm), lỗ vi mô sâu (độ sâu ≤60mm, tỷ lệ đường kính sâu 20:1, độ thẳng 0,05mm/100mm), lỗ mù (độ chính xác độ sâu ±0,05mm, độ nhám đáy lỗ Ra 1,6μm), lỗ xuyên qua (không có gờ, thành lỗ Ra0,8-1,6μm), lỗ nghiêng (góc nghiêng 15°-75°), lỗ chéo (độ chính xác điểm giao nhau ± 0,02mm) và lỗ mảng (độ chính xác bước lỗ ± 0,01mm, độ đồng nhất <0,005mm).

Tối ưu hóa công nghệ quy trình đặc biệt

Là nhà sản xuất chuyên nghiệp về khoan lỗ siêu nhỏ, chúng tôi đã cải tiến và tối ưu hóa quy trình: lựa chọn mũi khoan (mũi khoan thẳng cho đường kính lỗ φ<0,5mm để tránh gãy, mũi khoan xoắn φ0,5-2mm để nâng cao hiệu quả, mũi khoan súng cho lỗ sâu với khả năng làm mát mạnh), quy trình lỗ thí điểm (cải thiện độ chính xác từ nhỏ đến lớn), khoan theo lớp (0,5-2 lần đường kính mỗi lần), rút dao để loại bỏ phoi (rút dao sau mỗi 1-3mm). khoan để tránh tắc nghẽn), kiểm tra đầu mũi khoan (thay thế kịp thời các đầu mũi khoan bị mòn) và vát mép sau khi khoan (C0.1-0.3mm để loại bỏ các gờ).

Lĩnh vực ứng dụng rộng rãi

Khoan lỗ siêu nhỏ được áp dụng trong các khuôn chính xác (lỗ chốt đẩy φ0,5-3mm, sâu 150mm, tỷ lệ đường kính sâu ≥30:1; lỗ làm mát có lỗ nghiêng 30°-45° xuyên vào bên trong), thiết bị điện tử (lỗ PCB φ0,2-1mm, vị trí lỗ ±0,05mm; lỗ nền gốm không sứt mẻ), thiết bị y tế (lỗ bên ống thông φ0,3-1mm để dẫn thuốc; xương lỗ dẫn hướng đinh φ1,5-3mm để hướng dẫn cấy ghép) và các bộ phận hàng không vũ trụ (lỗ làm mát lưỡi φ0,5-1,5mm, góc nghiêng 20°-40°; vòi phun nhiên liệu φ0,2-0,8mm với nguyên tử hóa nhiều lỗ). Sanluo Precision đã trực tiếp hoặc gián tiếp cung cấp dịch vụ gia công micro CNC tùy chỉnh cho các doanh nghiệp như BYD, Foxconn, Johnson & Johnson, Medtronic, v.v., với khối lượng khoan hàng năm hơn 4 triệu lỗ, có chất lượng ổn định và đáng tin cậy.

Thông số kỹ thuật

Danh mục thông số	Chi tiết thông số
Mẫu thiết bị	Kastie-WK
Định vị cốt lõi	Khoan lỗ siêu nhỏ có độ chính xác cao
Số trục	Thiếu thông tin
Độ chính xác của phím	Lặp lại độ chính xác định vị ± 0,5μm
Hệ thống truyền động	Trục X sử dụng động cơ tuyến tính có khả năng phản hồi nhanh; Trục Y/Z sử dụng vít bi có độ chính xác cao với khả năng điều khiển vòng kín hoàn toàn của bộ mã hóa lưới từ
Hệ thống trục chính	Áp dụng trục chính điện tốc độ cao SycoTec của Đức, có tốc độ cao, độ chính xác cao và mô-men xoắn lớn
Công suất gia công	Hỗ trợ phạm vi đường kính lỗ 0,015 - 10 mm
Kết cấu giường	Đế đá cẩm thạch có độ ổn định tốt
Định vị trực quan	Được trang bị camera 5 megapixel, định vị chính xác lên tới 1μm
Ưu điểm cốt lõi	Cấu trúc nhỏ gọn, hoạt động ổn định; làm việc nhiều trạm, hiệu quả gia công cao
Ứng dụng điển hình	bộ phận khoan lỗ vi mô chính xác, vv

Danh mục thông số	Chi tiết thông số
Mẫu thiết bị	(Máy khoan CNC tốc độ cao 4 trục)
Định vị cốt lõi	Khoan lỗ siêu nhỏ đa góc, hiệu quả cao
Số trục	4 trục (bao gồm trục A xoay tự động 360°)
Hệ thống trục chính	Trục chính tốc độ cao có thể điều chỉnh tốc độ 3000 - 60.000 vòng/phút
Độ chính xác của phím	Độ chính xác định vị lặp lại của máy công cụ 0,001 - 0,002 mm; độ chính xác đảo trục chính μ-level (0,0001-0,0002 mm)
Hệ thống làm mát	Được trang bị hệ thống tuần hoàn làm mát bên trong để đảm bảo trục chính không bị quá nóng và bảo vệ các mũi khoan siêu nhỏ
Hệ thống CNC	Hỗ trợ nhập bản vẽ CAD để tự động tạo chương trình mà không cần lập trình
Ưu điểm cốt lõi	Có khả năng thực hiện khoan đa góc xoay tự động 360 °; tự động hóa cao và vận hành dễ dàng
Ứng dụng điển hình	khoan lỗ siêu nhỏ của ống tròn hoặc phôi đa diện làm bằng thép không gỉ, nhôm, sắt, đồng, nhựa và các vật liệu khác

Danh mục thông số	Chi tiết thông số
Mẫu thiết bị	Trung tâm gia công dòng HX-1680
Định vị cốt lõi	Nhắm mục tiêu các yêu cầu gia công lỗ vi mô có độ chính xác cao của thiết bị y tế, chẳng hạn như các bộ phận khớp của dụng cụ phẫu thuật
Hệ thống trục chính	Trục điện có độ chính xác cao với độ lệch hướng tâm ≤0,001mm, được trang bị các công cụ độc quyền để khoan lỗ siêu nhỏ
Công nghệ điều khiển	Kết hợp với công nghệ điều khiển vòng kín, nó có thể theo dõi sự thay đổi kích thước theo thời gian thực trong quá trình khoan và tự động bù đắp độ mòn của dụng cụ
Công suất gia công	Có thể gia công các lỗ có độ chính xác cao với đường kính φ3mm, yêu cầu dung sai đường kính lỗ loại H5 và sai số độ đồng trục lỗ ≤0,005mm
Thích ứng tự động hóa	Hỗ trợ các đồ gá tùy chỉnh để thích ứng với yêu cầu gia công của phôi có cấu trúc khác nhau
Ứng dụng điển hình	bộ phận khoan lỗ vi mô chính xác, vv

Danh mục thông số	Chi tiết thông số
Mẫu thiết bị	CNC-430AC
Định vị cốt lõi	CNC 4 trục hoàn toàn tự động, thích hợp để gia công lỗ siêu nhỏ trên chất bán dẫn, gốm và các vật liệu khác
Số trục và hành trình	CNC 4 trục; Hành trình trục X/Y 400x300mm; Hành trình trục Z 250mm
Độ chính xác của phím	Độ chính xác định vị trục X/Y 0,005mm; lặp lại độ chính xác định vị ± 0,0005mm
Kiểm soát và lái xe	Hệ thống CNC Advantech Đài Loan; Trục X/Y sử dụng động cơ tuyến tính AC servo
Hiệu ứng gia công	Độ nhám bề mặt Ra 0,6μm
Cấu hình đặc trưng	Sử dụng nước khử ion làm chất lỏng làm việc; được trang bị nguồn điện không điện phân để ngăn chặn quá trình oxy hóa phôi
Ứng dụng điển hình	bộ phận khoan lỗ vi mô chính xác, vv
