Điều gì nâng cao độ chính xác siêu nhỏ của các bộ phận trục vi mô để trở thành yếu tố thay đổi cuộc chơi trong sản xuất hiện đại?

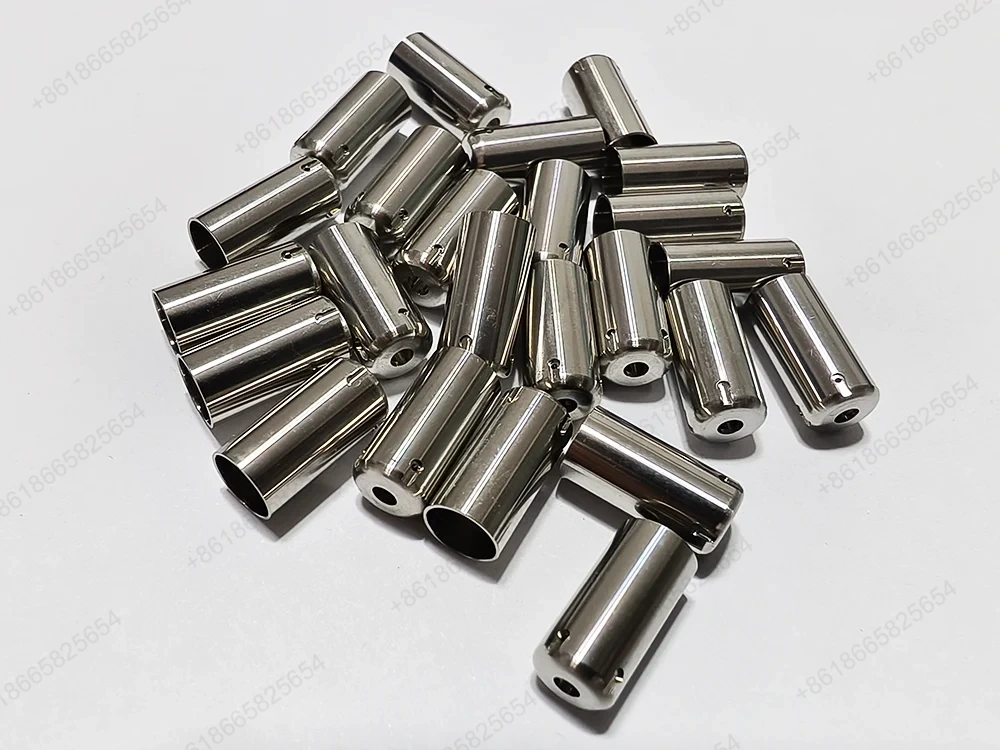

1. Nhiệm vụ chính xác: Tại sao quy mô lại đòi hỏi một mô hình mới

Việc thu nhỏ không ngừng các hệ thống cơ khí trong các ngành công nghiệp đã đặt ra những yêu cầu chưa từng có đối với các quy trình sản xuất. Các thành phần trước đây được đo bằng milimet giờ đây được chỉ định bằng micron và hiệu suất chức năng của toàn bộ cụm lắp ráp thường phụ thuộc vào độ chính xác hình học của một trục vi mô duy nhất. Trong bối cảnh này,Bộ phận trục siêu nhỏ Xoay siêu chính xácnổi lên không phải như một sự cải tiến gia tăng mà là một yếu tố hỗ trợ cơ bản cho kỹ thuật thế hệ tiếp theo.

Các nguyên công tiện truyền thống, tuy hiệu quả đối với các bộ phận ở quy mô vĩ mô, nhưng lại gặp phải những hạn chế nghiêm trọng khi đường kính phôi gia công giảm xuống dưới 1 mm. Tính chất vật lý của quá trình cắt thay đổi đáng kể: lực cắt không đáng kể ở quy mô lớn trở thành nguồn lỗi chiếm ưu thế, sự giãn nở nhiệt có thể kiểm soát được trở nên nghiêm trọng và độ mài mòn của dụng cụ có thể dự đoán được trở nên thất thường. Tiện siêu chính xác giải quyết những thách thức này thông qua sự kết hợp giữa kiến ​​trúc máy siêu cứng, vật liệu dụng cụ tiên tiến và các thông số quy trình được tối ưu hóa tỉ mỉ.

Các cổ phần kinh tế và hiệu suất là đáng kể. Một trục siêu nhỏ lệch khỏi đường kính chỉ định thậm chí 2μm có thể khiến toàn bộ cụm lắp ráp không hoạt động. Trong các thiết bị y tế, những sai lệch như vậy có thể ảnh hưởng đến tính vô trùng hoặc độ tin cậy cơ học. Trong các ứng dụng hàng không vũ trụ, chúng có thể ảnh hưởng đến sự cân bằng và tuổi thọ của hệ thống quay tốc độ cao. Do đó, quy trình tiện chính xác đã thu hút sự quan tâm lớn trong việc sản xuất hàng loạt và tiêu chuẩn hóa các vi trục vì nó tạo ra hiệu quả cao hơn so với các phương pháp thay thế như gia công phóng điện hoặc gia công điện hóa.

Điều làm nên sự khác biệt giữa tiện siêu chính xác với gia công chính xác thông thường không chỉ đơn thuần là đạt được dung sai chặt chẽ mà còn làđộ lặp lạimà những dung sai đó được duy trì trong suốt quá trình sản xuất. Khả năng lặp lại này là sản phẩm của quá trình kiểm soát quy trình toàn diện—bao gồm hiệu chuẩn máy, ổn định môi trường, giám sát tình trạng dụng cụ và bù lỗi theo thời gian thực. Khi các yếu tố này được tích hợp một cách hiệu quả, phương pháp sẽ cung cấp các thành phần đáp ứng các thông số kỹ thuật chính xác nhất với tính nhất quán đáng chú ý.

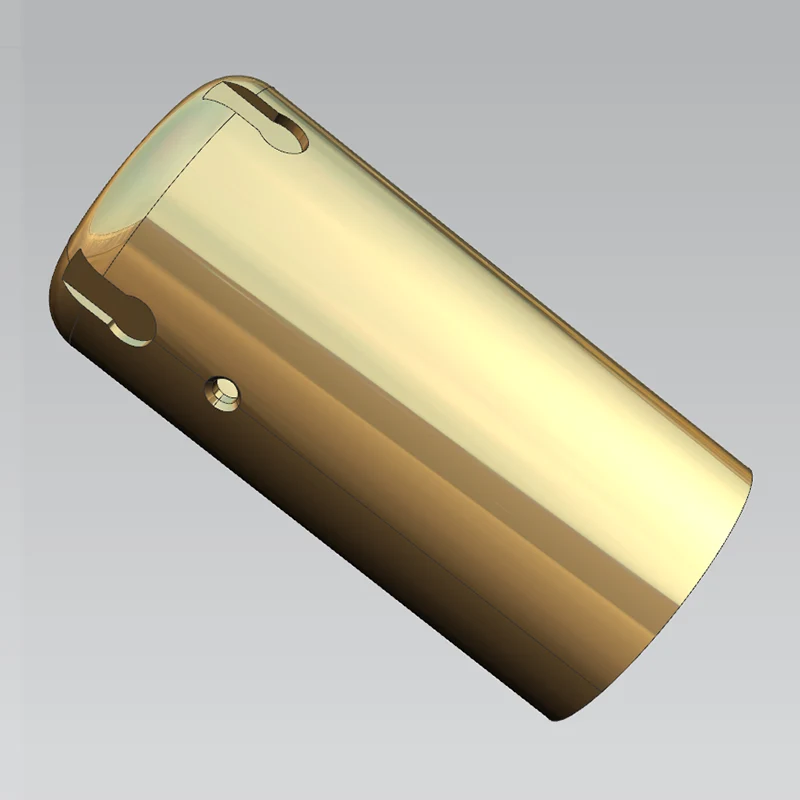

2. Nguyên tắc cốt lõi của tiện siêu chính xác cho trục siêu nhỏ

Về bản chất, quá trình tiện siêu chính xác dành cho các trục siêu nhỏ được điều chỉnh bởi các nguyên tắc động học giống như tiện thông thường: phôi gia công quay được tạo hình bằng một công cụ cắt được điều khiển đi dọc theo trục quay. Tuy nhiên, việc thực hiện các nguyên tắc này ở quy mô vi mô đòi hỏi một cách tiếp cận cơ bản khác nhau đối với mọi khía cạnh của quy trình.

2.1. Quản lý lực cắt

Lực cắt trong tiện vi mô lớn hơn tương ứng với độ cứng của phôi so với tiện lớn. Trục có đường kính 100μm và chiều dài 5 mm có tỷ lệ chiều dài trên đường kính là 50:1, khiến nó rất dễ bị lệch dưới các lực hướng tâm thậm chí rất khiêm tốn. Nghiên cứu đã chứng minh rằng sai số kích thước trong các trục vi mô có tỷ lệ chiều dài-đường kính lớn có thể giảm 90% thông qua các chiến lược bù sai số thích hợp. Điều này nhấn mạnh tầm quan trọng quan trọng của việc quản lý lực lượng trong việc đạt được kết quả siêu chính xác.

Một cách tiếp cận đặc biệt hiệu quả là tiện không lực đẩy, trong đó góc tiếp cận dao và độ sâu cắt được cấu hình sao cho lực đẩy tổng hợp tiến tới bằng không. Điều này giảm thiểu độ lệch của phôi và cho phép sản xuất trục có sai số độ thẳng dưới 0,5μm trên chiều dài 10 mm. Kết hợp điều này với việc cung cấp chất làm mát áp suất cao và lớp phủ dụng cụ tiên tiến giúp giảm ma sát và hình thành cạnh tích tụ, vốn là những nguyên nhân phổ biến gây ra độ nhám bề mặt trong tiện vi mô.

2.2. Ổn định nhiệt và bù lỗi

Sự giãn nở nhiệt là một yếu tố quan trọng khác. Ngay cả khi nhiệt độ tăng 1°C cũng có thể khiến trục thép 100μm giãn ra khoảng 1,2μm—một phần đáng kể trong tổng mức dung sai. Để chống lại điều này, các trung tâm tiện siêu chính xác hiện đại kết hợp môi trường được kiểm soát nhiệt độ, hệ thống làm mát trục chính và cảm biến dịch chuyển nhiệt phản hồi về bộ điều khiển CNC. Các thuật toán bù thời gian thực điều chỉnh vị trí dụng cụ dựa trên độ lệch nhiệt đo được, đảm bảo rằng kích thước bộ phận cuối cùng vẫn nằm trong thông số kỹ thuật.

Hơn nữa, việc sử dụng trục xoay chịu lực không khí và đường dẫn thủy tĩnh giúp loại bỏ ma sát tiếp xúc cơ học, vừa làm giảm sinh nhiệt vừa cải thiện độ mượt của chuyển động. Các bộ phận máy này, kết hợp với khả năng giảm chấn động chủ động, tạo ra vùng cắt ổn định cần thiết để đạt được giá trị độ nhám bề mặt Ra < 0,05 μm trên các trục vi mô. Việc tích hợp các nguyên tắc này vào một nền tảng duy nhất là điều xác định tính chất tiên tiến trongBộ phận trục siêu nhỏ Xoay siêu chính xác.

3. Yêu cầu về kiến ​​trúc máy và công cụ

Máy công cụ được sử dụng để tiện vi mô siêu chính xác về cơ bản khác với máy tiện CNC tiêu chuẩn. Nó phải cung cấp độ phân giải định vị dưới micron, tăng trưởng nhiệt tối thiểu và độ cứng tĩnh và động đặc biệt. Các đặc điểm kiến ​​trúc chính bao gồm:

• Nền bê tông granit hoặc polymer– cung cấp độ giảm chấn và quán tính nhiệt cao, cách ly khu vực làm việc khỏi rung động của sàn.
• Ổ đĩa động cơ tuyến tính– loại bỏ phản ứng ngược và ma sát, cho phép tốc độ tăng tốc lên tới 2g và độ lặp lại định vị là ±0,1μm.
• Vòng bi thủy tĩnh hoặc khí động học– hỗ trợ cả trục chính và đường trượt với ma sát gần như bằng 0 và độ cứng xuyên tâm/trục xuất sắc.
• Bộ mã hóa độ phân giải cao– điển hình là các loại giao thoa kế laser hoặc các loại thang đo thủy tinh có độ phân giải 0,01μm cho phản hồi vòng kín.
• Công cụ đăng bài có khả năng thay đổi nhanh– chứa các hạt dao kim cương, CBN hoặc cacbua phủ có bán kính cạnh nhỏ tới 2μm.

Việc lựa chọn dụng cụ cũng quan trọng không kém. Để tiện siêu chính xác, dụng cụ kim cương đơn tinh thể thường được ưu tiên sử dụng cho vật liệu kim loại màu do độ cứng cực cao và hệ số ma sát thấp. Đối với hợp kim sắt, boron nitrit khối đa tinh thể (PCBN) hoặc vật liệu chèn bằng gốm được sử dụng, mặc dù chúng yêu cầu chuẩn bị cạnh cẩn thận hơn để tránh sứt mẻ vi mô. Bán kính mũi dao thường nằm trong khoảng từ 0,05 mm đến 0,2 mm, tùy thuộc vào độ hoàn thiện bề mặt mong muốn và tỷ lệ khung hình của trục.

Ngoài ra, việc giám sát độ mòn của dụng cụ là không thể thiếu. Độ mòn mặt sau thậm chí 1μm cũng có thể làm thay đổi hình dạng cắt hiệu quả và làm giảm chất lượng bề mặt. Các máy móc hiện đại tích hợp cảm biến phát âm thanh hoặc lực kế lực để phát hiện tiến trình mài mòn và tự động kích hoạt các thay đổi của dụng cụ, đảm bảo rằng mọi bộ phận được sản xuất đều đáp ứng các tiêu chí siêu chính xác.

4. Lựa chọn vật liệu và khả năng gia công

Không phải tất cả các vật liệu đều phù hợp như nhau cho tiện vi mô siêu chính xác. Khả năng gia công của vật liệu quyết định độ hoàn thiện bề mặt có thể đạt được, tuổi thọ dụng cụ và độ ổn định kích thước. Các vật liệu thường được xử lý bao gồm:

Đối với mỗi vật liệu, các thông số cắt—tốc độ, bước tiến, độ sâu cắt—phải được điều chỉnh cẩn thận. Ví dụ, hợp kim nhôm có thể được tiện với tốc độ lên tới 500m/phút bằng dụng cụ kim cương, trong khi titan yêu cầu tốc độ dưới 80m/phút để tránh mài mòn dụng cụ quá mức. Việc lựa chọn loại chất làm mát và phương pháp phân phối cũng khác nhau; Chất làm mát gốc dầu được ưu tiên sử dụng cho thép không gỉ để giảm ma sát, trong khi chất lỏng hòa tan trong nước thường dùng cho nhôm để cải thiện khả năng tản nhiệt.

Trong những năm gần đây, việc sử dụng hệ thống làm mát đông lạnh (nitơ lỏng) đã thu hút được sự chú ý đối với các vật liệu khó gia công vì nó làm giảm nhiệt độ cắt và cải thiện tuổi thọ dụng cụ mà không gây ra biến dạng nhiệt. Cách tiếp cận này, mặc dù tốn kém, đã cho phép tiện siêu chính xác các loại thép cứng (lên đến 60 HRC) với bề mặt hoàn thiện tương đương với mài.

5. Các thông số quy trình và ảnh hưởng của chúng đến chất lượng

Sự tương tác giữa tốc độ cắt, tốc độ tiến dao và độ sâu cắt quyết định chất lượng của trục vi mô hoàn thiện. Mỗi tham số có ảnh hưởng riêng biệt đến độ nhám bề mặt, độ tròn và ứng suất dư.

• Tốc độ cắt (Vc)– Tốc độ cao hơn thường làm giảm cạnh tích tụ và tạo ra bề mặt mịn hơn, nhưng chúng cũng làm tăng độ mòn dụng cụ và tải nhiệt. Tốc độ tối ưu thường được tìm thấy ở giới hạn trên của phạm vi được đề xuất của công cụ.
• Tốc độ nạp (f)– Bước tiến trên mỗi vòng quay ảnh hưởng trực tiếp đến độ nhám bề mặt lý thuyết (Ra ≈ f² / (8·r) đối với bán kính mũi nhất định). Bước tiến thấp hơn cải thiện độ hoàn thiện nhưng làm giảm năng suất. Để có độ chính xác siêu cao, tốc độ tiến dao thường được đặt trong khoảng từ 1μm/vòng đến 5μm/vòng.
• Độ sâu cắt (ap)– Độ sâu tối thiểu phải gấp đôi bán kính mũi để đảm bảo cắt ổn định, nhưng độ sâu quá mức sẽ làm tăng lực hướng tâm và độ lệch. Đối với các trục vi mô, độ sâu từ 10μm đến 50μm là phổ biến.

Để minh họa hiệu ứng kết hợp, hãy xem xét một trục vi mô bằng đồng (đường kính 0,5mm) được quay bằng dụng cụ kim cương (bán kính mũi 0,05mm). Sử dụng Vc = 300m/phút, f = 2μm/vòng và ap = 20μm, Ra lý thuyết là khoảng 0,01μm, nằm trong phạm vi siêu chính xác. Tuy nhiên, nếu tốc độ nạp tăng gấp đôi lên 4μm/vòng, Ra sẽ tăng lên 0,04μm—vẫn có thể chấp nhận được nhưng gần đến giới hạn đối với các ứng dụng quan trọng.

Trong thực tế, việc lựa chọn các tham số cũng phải tính đến động lực học của máy. Điều kiện cắt không ổn định (tiếng kêu) có thể xảy ra ở tốc độ trục chính và tổ hợp cấp liệu nhất định, để lại các vết rung có thể nhìn thấy trên bề mặt trục. Hệ thống giám sát quy trình tiên tiến sử dụng gia tốc kế để phát hiện tiếng kêu và tự động điều chỉnh tốc độ trục chính hoặc tốc độ tiến dao để ngăn chặn nó, đảm bảo chất lượng bề mặt ổn định trong suốt lô sản xuất.

6. Đảm bảo chất lượng: Đo lường và Đo lường

Việc xác minh rằng trục vi mô đáp ứng thông số kỹ thuật siêu chính xác đòi hỏi các thiết bị đo có khả năng phân giải nanomet. Các công nghệ sau đây thường được sử dụng:

1. Đo chiều dài giao thoa kế– Sử dụng giao thoa kế laser để đo đường kính và chiều dài với độ chính xác tốt hơn ±0,1μm.
2. Đo độ tròn– Được thực hiện với trục chính xác và đầu dò LVDT; có thể xảy ra lỗi độ tròn dưới 0,2μm.
3. Cấu hình bề mặt– Máy định hình tiếp xúc hoặc không tiếp xúc (giao thoa ánh sáng trắng) đo giá trị Ra và Rz trên bề mặt trục.
4. Máy đo tọa độ (CMM)– Đối với các trục vi mô phức tạp có nhiều tính năng, CMM có đường kính đầu dò từ 0,5mm trở xuống có thể kiểm tra dung sai hình dạng và vị trí.
5. Bộ so sánh quang học và hệ thống thị giác– Cung cấp khả năng kiểm tra kích thước nhanh chóng, không tiếp xúc để sản xuất khối lượng lớn.

Ngoài việc kiểm tra kích thước, tính nguyên vẹn của vật liệu còn được đánh giá thông qua kiểm tra độ cứng (micro-Vickers) và đo ứng suất dư (nhiễu xạ tia X). Những điều này đặc biệt quan trọng đối với các trục sẽ trải qua quá trình xử lý nhiệt tiếp theo hoặc lắp ráp với các khớp nối gây nhiễu. Biểu đồ kiểm soát quy trình thống kê (SPC) được duy trì cho các thông số quan trọng, cho phép phát hiện sớm sự sai lệch trong quy trình và cho phép thực hiện hành động khắc phục trước khi sản xuất bất kỳ bộ phận không tuân thủ nào.

Điều đáng lưu ý là môi trường đo lường phải được kiểm soát như môi trường gia công. Sự dao động nhiệt độ, dòng không khí và rung động sàn đều có thể gây ra sai số đo. Do đó, các phòng thí nghiệm đo lường thường được đặt trong phòng sạch có nhiệt độ ổn định ±0,1°C và có bàn cách ly rung.

7. Ứng dụng trong các ngành quan trọng

Nhu cầu vềBộ phận trục siêu nhỏ Xoay siêu chính xácđược thúc đẩy bởi một số lĩnh vực có giá trị cao trong đó việc thu nhỏ và độ chính xác là không thể thương lượng.

• Thiết bị y tế– Dây dẫn hướng, bộ phận ống thông và mũi khoan vi mô phẫu thuật yêu cầu trục có độ thẳng đặc biệt và bề mặt nhẵn để giảm thiểu chấn thương mô. Thép không gỉ và nitinol là những vật liệu phổ biến và quy trình này đảm bảo độ nhám bề mặt không thúc đẩy sự bám dính của vi khuẩn.
• Hàng không vũ trụ– Van đo nhiên liệu, bộ truyền động thủy lực và gimbals con quay hồi chuyển có chứa các trục siêu nhỏ phải chịu được nhiệt độ và áp suất khắc nghiệt. Tiện siêu chính xác của hợp kim Inconel và titan mang lại khả năng chống mỏi và ổn định kích thước cần thiết.
• ô tô– Hệ thống phun nhiên liệu cho động cơ diesel và xăng sử dụng trục vi mô điều khiển lỗ đo lường với độ chính xác ở mức micron. Quá trình này làm giảm ma sát và mài mòn, góp phần cải thiện khả năng tiết kiệm nhiên liệu và giảm lượng khí thải.
• Điện tử– Động cơ thu nhỏ dành cho ổ đĩa cứng, bộ ổn định máy ảnh và gimbal cho máy bay không người lái dựa vào các trục siêu nhỏ với độ lệch tâm tối thiểu để duy trì độ chính xác khi quay. Đồng-beryllium và thép cứng thường được chọn vì các đặc tính cơ và điện của chúng.
• Quang học và quang tử– Ống căn chỉnh sợi quang và các giai đoạn định vị vi mô chứa các trục dẫn hướng ánh sáng với độ chính xác dưới micron. Quá trình tiện tạo ra các bề mặt không bị trầy xước và nhiễm bẩn, đảm bảo tổn thất quang học thấp.

Trong mỗi ứng dụng này, khả năng tạo ra các trục có đường kính xuống tới 0,1mm và tỷ lệ chiều dài trên đường kính vượt quá 30:1 là một điểm khác biệt mang tính cạnh tranh. Quy trình này cũng cho phép tạo ra các tính năng phức tạp như côn, rãnh và ren trên cùng một trục vi mô, giúp giảm nhu cầu thực hiện các nguyên công thứ cấp.

8. Những thách thức dai dẳng và chiến lược giảm thiểu

Bất chấp những tiến bộ,Bộ phận trục siêu nhỏ Xoay siêu chính xácphải đối mặt với một số thách thức cố hữu đòi hỏi sự quan tâm liên tục.

• Độ lệch phôi– Như đã thảo luận, trục mảnh bị uốn cong dưới lực cắt. Việc giảm thiểu bao gồm sử dụng giá đỡ ụ sau (tâm sống), giảm độ sâu cắt và sử dụng đường chạy dao quay ngược chiều để cân bằng lực.
• Độ mòn dụng cụ– Ngay cả các dụng cụ kim cương cũng bị mòn theo thời gian, ảnh hưởng đến độ bóng bề mặt. Việc kiểm tra dụng cụ thường xuyên và giám sát tình trạng hao mòn trong quá trình là rất cần thiết. Dụng cụ được phủ lớp phủ và chất bôi trơn tiên tiến giúp kéo dài tuổi thọ dụng cụ.
• Biến dạng nhiệt– Nhiệt sinh ra trong quá trình cắt có thể gây ra sự giãn nở của cả phôi và kết cấu máy. Việc sử dụng chất làm mát, kỹ thuật cắt không khí và quy trình khởi động máy giúp duy trì trạng thái cân bằng nhiệt.
• hình thành gờ– Tại điểm vào và ra của vết cắt, các gờ nhỏ có thể ảnh hưởng đến chức năng của trục. Các quy trình mài mòn như mài mòn điện hóa hoặc gia công bằng dòng chảy mài mòn thường được thêm vào dưới dạng các bước sau xử lý.
• Ô nhiễm bề mặt– Các hạt mịn hoặc cặn chất làm mát có thể ảnh hưởng đến chất lượng bề mặt. Môi trường gia công siêu sạch và làm sạch sau quá trình (ví dụ: rửa siêu âm) là các thông lệ tiêu chuẩn.

Để giải quyết những thách thức này một cách tổng thể, nhiều nhà sản xuất áp dụng phương pháp tiếp cận “vòng kín”, trong đó dữ liệu xử lý (lực, nhiệt độ, độ rung) liên tục được thu thập và phản hồi trở lại mô hình học máy nhằm dự đoán các thông số tối ưu cho từng lô mới. Chiến lược dựa trên dữ liệu này đã chứng minh sự cải thiện về năng suất bước đầu từ dưới 80% đến trên 95% đối với hình dạng trục vi mô phức tạp.
