Gia công dung sai cao của Sanluo Precision có tính năng kiểm soát chính xác các cấp dung sai cao: Dung sai cấp IT2 ±0,001-0,004mm (phù hợp với độ chính xác cao), dung sai cấp IT3 ±0,001-0,006mm (phù hợp với khớp chính xác), dung sai cấp IT4 ±0,002-0,01mm (phù hợp với các bộ phận có độ chính xác chung), dung sai cấp IT5 ±0,003-0,015mm (phù hợp với các bộ phận chính xác thông thường). Các loại khớp nối bao gồm: khớp nối H7/h6 có khe hở 0,002-0,015mm, khớp nối chuyển tiếp H7/k6 với định vị chính xác, khớp nối H7/p6 có độ nhiễu 0,005-0,025mm. Phạm vi kích thước: đường kính φ0,03-800mm, chiều dài 2000mm, khẩu độ φ0,02-500mm. Dung sai gia công lũy tiến theo từng lớp: gia công thô 0,02-0,05mm, bán tinh 0,05-0,1mm, gia công tinh 0,001-0,003mm, mài 0,001-0,005mm.
|
độ chính xác chiều |
L(X) |
W(Y) |
H(Z) |
SW |
GD |
|
đơn vị:±/mm |
0.001 |
0.0005 |
0.0001 |
0.002 |
0.001 |
|
Độ chính xác hình học |
độ phẳng |
sự song hành |
sự vuông góc |
sự đối xứng |
Dung sai vị trí |
|
đơn vị:±/mm |
0.0003 |
0.001 |
0.001 |
0.002 |
0.002 |
|
năng lực sản xuất |
1~999999 chiếc |
1~999999 chiếc |
1~999999 chiếc |
1~999999 chiếc |
1~999999 chiếc |
|
chu kỳ sản xuất |
3-20 ngày |
3-20 ngày |
3-20 ngày |
3-20 ngày |
3-20 ngày |

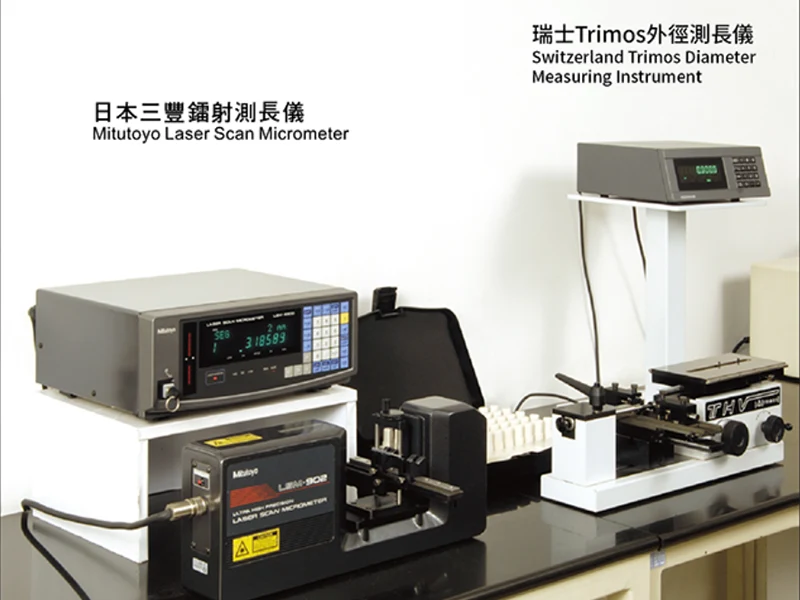

Là một nhà máy gia công chuyên nghiệp về gia công có dung sai cao, Sanluo Precision được trang bị các thiết bị kiểm tra độ chính xác: các dụng cụ đo thông thường như dụng cụ laser/micromet siêu chính xác/micromet/micromet bên trong/thước cặp vernier, các công cụ đo đặc biệt như thước đo giới hạn trơn/thước đo vòng, CMM với độ chính xác 0,002mm, máy đo độ tròn với độ chính xác 0,0005mm. Áp dụng kiểm soát quy trình SPC, biểu đồ kiểm soát X-R, CPK ≥1,33 để đánh giá chất lượng, kiểm tra 100% các kích thước chính. Lĩnh vực ứng dụng: công nghiệp ô tô (khối động cơ có đường kính xi lanh cấp IT7 ±0,008mm, ổ đỡ trục khuỷu chính cấp IT6 ±0,005mm, dung sai biên dạng răng trục hộp số cấp IT6), máy móc chính xác (bộ giảm tốc dung sai bước bánh răng hành tinh ±0,01mm, độ chính xác của trục vít me bi cấp IT5), sản xuất khuôn mẫu (dung sai lõi khuôn phun ±0,01mm, trụ dẫn hướng khuôn dập và ống lót phù hợp với H7/h6), hệ thống thủy lực (pít tông bơm thủy lực cấp IT6) ± 0,004mm, độ hở phù hợp của piston xi lanh thủy lực cấp IT7 0,02-0,05mm). Chúng tôi đã cung cấp các dịch vụ gia công có độ chính xác cao tùy chỉnh cho FAW, Dongfeng, Weichai, Fast, XCMG, Zoomlion và các doanh nghiệp khác, với sản lượng hàng năm là 3 triệu bộ phận có dung sai cao và tỷ lệ tiêu chuẩn dung sai là 99,5%.
|
Danh mục thông số |
Chi tiết thông số |
|
Mẫu thiết bị |
iQ500 |
|
Định vị cốt lõi |
Máy phay vi mô có độ chính xác lớn, thích hợp cho gia công có dung sai cao |
|
Số trục |
3 trục |
|
Hành trình (X/Y/Z) |
600 mm / 500 mm / 300 mm |
|
Hệ thống trục chính |
Trục điện tốc độ cao 45.000 vòng/phút, giao diện HSK-E32 |
|
Độ chính xác của phím |
Độ chính xác gia công ở cấp độ Submicron và độ chính xác lặp lại |
|
Hiệu suất chuyển động |
Tốc độ di chuyển ngang nhanh của mỗi trục 16.000 mm/phút |
|
Hệ thống tạp chí công cụ |
20 vị trí dụng cụ tạp chí dụng cụ |
|
Lợi thế cốt lõi |
Áp dụng thiết kế động cơ tuyến tính và điều khiển nhiệt độ tiên tiến để mang lại kết quả gia công chính xác và có thể dự đoán được |
|
Ứng dụng điển hình |
gia công dung sai cao của các bộ phận chính xác |
|
Danh mục thông số |
Chi tiết thông số |
|
Mẫu thiết bị |
Hardinge® Dòng T SP® |
|
Định vị cốt lõi |
Gia công siêu chính xác và tiện cứng |
|
Số trục |
/ |
|
Số lượng công cụ |
12 công cụ |
|
Đường kính |
226,3 mm, 313,7 mm |
|
Tốc độ quay |
4.000 vòng/phút, 5.000 vòng/phút, 6.000 vòng/phút |
|
Kênh servo |
42 mm, 51 mm, 65 mm |
|
Công suất tiêu chuẩn |
11 kW, 15 kW, 26 kW |
|
Kích thước tổng thể |
Chiều dài: 2.489 mm, 3.257 mm; chiều rộng: 2.121 mm, 2.312 mm; Chiều cao: 2.089 mm, 2.123 mm |
|
Cân nặng |
5.940 kg, 7.800 kg |
|
Ứng dụng điển hình |
gia công dung sai cao của các bộ phận chính xác |
