Gia công dung sai chặt chẽ

Sanluo Precision là nhà sản xuất và cung cấp gia công dung sai chặt chẽ hàng đầu tại Trung Quốc, tập trung vào công nghệ kiểm soát dung sai nghiêm ngặt và cung cấp cho khách hàng các dịch vụ có độ chính xác cao. Chúng tôi cung cấp dịch vụ gia công có độ chính xác cao tùy chỉnh chuyên nghiệp cho ngành sản xuất cao cấp và hỗ trợ tùy chỉnh các bộ phận phức tạp và khó khăn. Chúng tôi có thể sản xuất các bộ phận chính xác với dung sai IT1-IT7, đáp ứng đầy đủ các yêu cầu nghiêm ngặt của các ngành công nghiệp khác nhau về gia công dung sai chặt chẽ.

Gửi yêu cầu

Mô tả Sản phẩm

Khả năng kiểm soát dung sai

Gia công dung sai chặt chẽ của Sanluo Precision thực hiện kiểm soát dung sai nghiêm ngặt: Dung sai kích thước (đường kính IT0 cấp ±0,0002mm-IT1 cấp ±0,001mm, dung sai chiều dài ±0,002-0,015mm); dung sai phù hợp (cấp trục h2/h3, cấp lỗ H2/H3, vùng dung sai ± 0,002-0,008mm); dung sai hình học (độ tròn 0,0005-0,005mm, độ phẳng 0,0005-0,015mm, độ vuông góc 0,001-0,02mm, độ đồng tâm 0,002-0,015mm, độ lệch 0,002-0,03mm, dung sai vị trí 0,002-0,05mm); độ nhám bề mặt Ra0,05-1,6μm.

Độ chính xác của máy trạm

độ chính xác chiều	L(X)	W(Y)	H(Z)	SW	GD
đơn vị:±/mm	0.001	0.0005	0.0001	0.002	0.001
Độ chính xác hình học	độ phẳng	sự song hành	sự vuông góc	sự đối xứng	Dung sai vị trí
đơn vị:±/mm	0.0003	0.001	0.001	0.002	0.002
năng lực sản xuất	1~999999 chiếc	1~999999 chiếc	1~999999 chiếc	1~999999 chiếc	1~999999 chiếc
chu kỳ sản xuất	3-20 ngày	3-20 ngày	3-20 ngày	3-20 ngày	3-20 ngày

Phương pháp gia công dung sai

Nhà máy xử lý của Sanluo Precision áp dụng nhiều công nghệ gia công để gia công dung sai chặt chẽ: tiện chính xác (đường kính φ0,05-500mm, dung sai cấp IT6 ± 0,003-0,006mm, độ tròn 0,003mm), phay chính xác (dung sai phẳng ± 0,002mm, dung sai vị trí lỗ ± 0,015mm), mài chính xác (mài hình trụ/mài bên trong/mài bề mặt, dung sai cấp IT5 ±0,001mm, độ tròn 0,001mm), doa chính xác (khẩu độ φ10-500mm, dung sai cấp IT5 ±0,002-0,01mm), khoan chính xác (đường kính φ0,1-50mm, dung sai vị trí ±0,02mm), doa khuôn (độ chính xác vị trí lỗ ±0,002mm, đối với khuôn/đồ đạc chính xác).

Đảm bảo kiểm tra dung sai

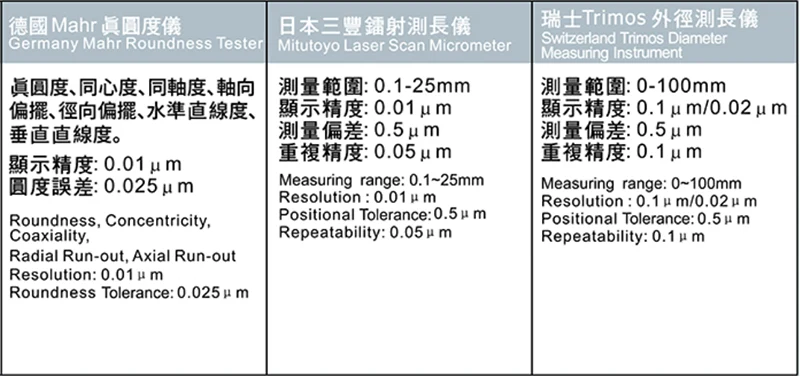

Là nhà sản xuất chuyên nghiệp về gia công dung sai chặt chẽ, Sanluo Precision thực hiện đảm bảo kiểm tra nghiêm ngặt: kiểm tra kích thước (độ chính xác đo CMM 0,002mm để đo dung sai kích thước/dung sai khoảng cách lỗ; dụng cụ laser/micromet siêu chính xác/micromet/thước cặp vernier/thước đo phích cắm/thước đo vòng/thước đo ren để phát hiện dung sai đường kính/chiều dài); Trường hợp ứng dụng: khuôn chính xác (dung sai kích thước khoang ± 0,01mm, dung sai khe hở khuôn dập ± 0,005mm), đồ gá chính xác (lỗ chốt định vị cấp H7 ± 0,005mm, độ chính xác định vị ± 0,01mm), dụng cụ đo (độ phẳng đe micromet 0,003mm, dung sai thước đo phích cắm ± 0,002mm), truyền động chính xác (cấu hình răng bánh răng cấp IT6, vòng bi trong và ngoài vòng bi cấp IT5 ± 0,002mm), thủy lực và khí nén (đường kính xi lanh cấp H7 ± 0,006mm, dung sai lắp ống chỉ ± 0,003mm). Chúng tôi đã trực tiếp hoặc gián tiếp cung cấp các dịch vụ gia công có độ chính xác cao tùy chỉnh cho Bosch, ZF, NSK và các doanh nghiệp khác, với sản lượng hàng năm là 200.000 chiếc và tỷ lệ đạt tiêu chuẩn là 99,8%.

Thông số kỹ thuật thiết bị

Danh mục thông số	Chi tiết thông số
Mẫu thiết bị	Trung tâm gia công tốc độ cao 3 trục điều khiển bằng động cơ tuyến tính JDSGT400
Định vị cốt lõi	Dành cho gia công có độ chính xác cực cao ở mức dưới micromet
Hệ thống truyền động	Cả ba trục đều sử dụng động cơ tuyến tính kép
Độ chính xác của phím	Lặp lại độ chính xác định vị lên tới 0,8 micron; độ chính xác vị trí lỗ nhỏ hơn 1 micron trong phạm vi 100 mm.
Công nghệ cốt lõi	Tích hợp truyền động trực tiếp, điều khiển nhiệt độ, các tính năng gia công chính xác của hệ thống CNC JD60 tự phát triển và hệ thống truyền động servo có độ chính xác cao
Lợi thế cốt lõi	Cam kết đạt được hiệu quả tuyệt vời của "bề mặt là bề mặt chức năng"
Ứng dụng điển hình	gia công dung sai chặt chẽ các khuôn quang chính xác, bộ phận bán dẫn, bộ phận kết cấu có độ chính xác cao và các sản phẩm khác có yêu cầu nghiêm ngặt về kích thước và chất lượng bề mặt

Danh mục thông số	Chi tiết thông số
Mẫu thiết bị	Trung tâm gia công 5 trục có độ chính xác cao cấp Micro5 Micron
Định vị cốt lõi	Hiệu suất động cao và gia công có độ chính xác cao các bộ phận thu nhỏ, có giá trị gia tăng cao
Độ chính xác của phím	Lặp lại độ chính xác định vị 0,0005mm, độ chính xác định vị <0,002mm
Hệ thống trục chính	Tốc độ trục chính tối đa 60.000 vòng/phút
Đặc điểm kết cấu	Cấu trúc nhỏ gọn với tổng trọng lượng 550kg; được trang bị khay đựng dụng cụ ba lớp với sức chứa 60 dụng cụ; hệ thống pallet khu vực xử lý có thể chứa 6 đồ đạc điểm 0
Tiết kiệm năng lượng và bảo vệ môi trường	Tiêu thụ năng lượng cực thấp (<500W), được trang bị bộ thu sương dầu
Hệ thống CNC	Hệ thống Beckhoff của Đức
Hành trình (X/Y/Z)	78/56/50mm
Ứng dụng điển hình	gia công dung sai chặt chẽ các bộ phận kỹ thuật thu nhỏ, các bộ phận kim loại quý nhỏ, v.v.
