Gia công chính xác cực cao

Sanluo Precision là nhà sản xuất và cung cấp gia công có độ chính xác cực cao hàng đầu tại Trung Quốc, với công nghệ cốt lõi trong sản xuất chính xác cấp độ nano, cung cấp cho khách hàng các dịch vụ gia công chính xác cấp cao nhất. Chúng tôi cung cấp các dịch vụ gia công có độ chính xác cao, tùy chỉnh chuyên nghiệp cho ngành hàng không vũ trụ, truyền thông quang học, chất bán dẫn, thiết bị y tế và các lĩnh vực cao cấp khác, đồng thời hỗ trợ tùy chỉnh các bộ phận phức tạp và khó khăn. Chúng tôi có thể đạt được độ chính xác gia công ở cấp độ nanomet, đáp ứng đầy đủ các yêu cầu về độ chính xác cực cao của ngành sản xuất tiên tiến đối với gia công có độ chính xác cực cao.

Gửi yêu cầu

Mô tả Sản phẩm

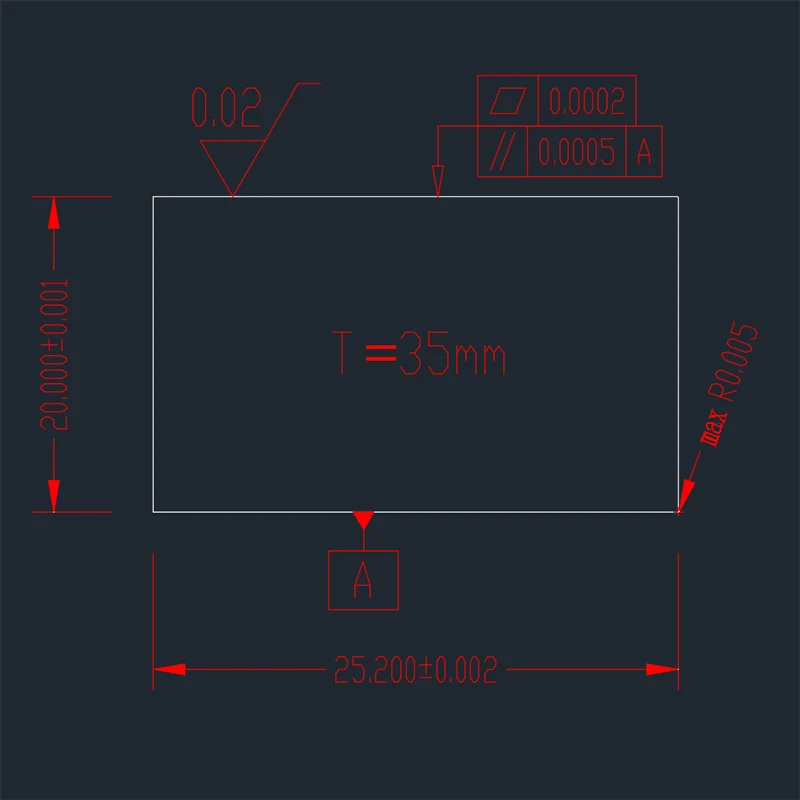

Độ chính xác của máy trạm

độ chính xác chiều	L(X)	W(Y)	H(Z)	SH	SW
đơn vị:±/mm	0.001	0.0005	0.0001	0.001	0.001
Độ chính xác hình học	độ phẳng	sự song hành	sự vuông góc	sự gồ ghề	sự đối xứng
đơn vị:±/mm	0.0003	0.001	0.001	Ra0,05	0.001
năng lực sản xuất	1~999999 chiếc	1~999999 chiếc	1~999999 chiếc	1~999999 chiếc	1~999999 chiếc
chu kỳ sản xuất	3-20 ngày	3-20 ngày	3-20 ngày	3-20 ngày	3-20 ngày

Công nghệ lõi có độ chính xác cực cao

Gia công có độ chính xác cực cao của Sanluo Precision áp dụng một loạt công nghệ cốt lõi: máy công cụ siêu chính xác (trục khí tĩnh, ray dẫn hướng thủy tĩnh, bù lỗi nhiệt, hệ thống cách ly rung), tiện kim cương (độ nhám bề mặt Ra0,01-0,05μm, độ tròn 0,0005mm), gia công chùm ion (sửa đổi bề mặt ở cấp độ nanomet, độ chính xác ± 0,0001mm), gia công vi mô bằng laser (đường kính lỗ siêu nhỏ 0,005-0,1mm, độ chính xác vị trí) ± 0,001mm), đánh bóng cơ học hóa học CMP (độ nhám bề mặt Ra0,001-0,01μm), lắp ráp chính xác (độ chính xác định vị ở cấp độ dưới micromet). Kiểm soát quy trình: xưởng nhiệt độ không đổi (nhiệt độ ± 0,5oC), kiểm soát độ ẩm 40-60%, cấp độ không bụi Class 1000, nền chống rung (biên độ rung <0,1μm).

Kịch bản ứng dụng

Các trường hợp ứng dụng gia công có độ chính xác cực cao: hàng không vũ trụ (độ tròn rôto con quay hồi chuyển 0,0005mm, cân bằng động cấp G0.1), truyền thông quang học (mặt cuối đầu nối sợi quang Ra0,01μm, suy hao chèn <0,1dB), chất bán dẫn (độ phẳng của mâm cặp wafer 0,001mm, độ đồng đều lực hấp phụ chân không ±1%), thiết bị y tế (bề mặt khớp nhân tạo Ra0,02μm, khả năng chống mài mòn >10 triệu chu kỳ), dụng cụ chính xác (bán kính đầu dò kính hiển vi lực nguyên tử) 5-10nm). Chúng tôi đã cung cấp các dịch vụ gia công có độ chính xác cao tùy chỉnh cho Tập đoàn Khoa học và Công nghệ Hàng không Vũ trụ, Huawei, ZTE, BYD và các doanh nghiệp khác, với tỷ lệ chất lượng sản phẩm là 99,98%.

Thông số kỹ thuật thiết bị

Danh mục thông số	Chi tiết thông số
Mẫu thiết bị	Dạng nano X
Định vị cốt lõi	Máy tiện và mài kim cương siêu chính xác cho các linh kiện quang học và cơ khí
Số trục	5 trục (X, Y, Z, B, C)
Độ chính xác của phím	Độ chính xác định vị ± 0,1μm, độ lặp lại ± 0,05μm
Hệ thống trục chính	Trục xoay mang không khí, độ chính xác quay <50nm
Hệ thống điều khiển	Hệ thống điều khiển chuyển động ở cấp độ nanomet
Phạm vi xử lý	Đường kính phôi tối đa 600mm, trọng lượng phôi tối đa 500kg
Lợi thế cốt lõi	Đạt được chất lượng bề mặt quang học trên kim loại màu và nhựa
Ứng dụng điển hình	gia công độ chính xác cực cao của thấu kính quang học, gương, khuôn mẫu chính xác

Danh mục thông số	Chi tiết thông số
Mẫu thiết bị	UPL 150
Định vị cốt lõi	Gia công phay và tiện siêu chính xác
Số trục	4 trục (X, Y, Z, C)
Độ chính xác của phím	Độ chính xác gia công ± 0,0001mm, độ nhám bề mặt Ra0,01μm
Hệ thống trục chính	Trục quay chịu lực gió tốc độ cao, tốc độ tối đa 80.000 vòng/phút
Đặc điểm kết cấu	Giường đá granite, hệ thống cách ly rung động chủ động
Hệ thống CNC	Siemens 840D SL
Ứng dụng điển hình	gia công các linh kiện vi mô, cảm biến chính xác với độ chính xác cực cao
